4.3. DISPLAY
L’équipement dispose d’un display LCD rétroéclairé où sont affichés tous les paramètres indi-
qués sur le
Tableau 3.
Le display est divisé en deux zones (
fi gure 9
) :
La zone de
données de consommation, où sont affichés les paramètres de consom-
mation.
La zone de
données instantanées, où sont montrées les valeurs instantanées, maxi-
males et minimales que mesure ou calcule l’équipement.

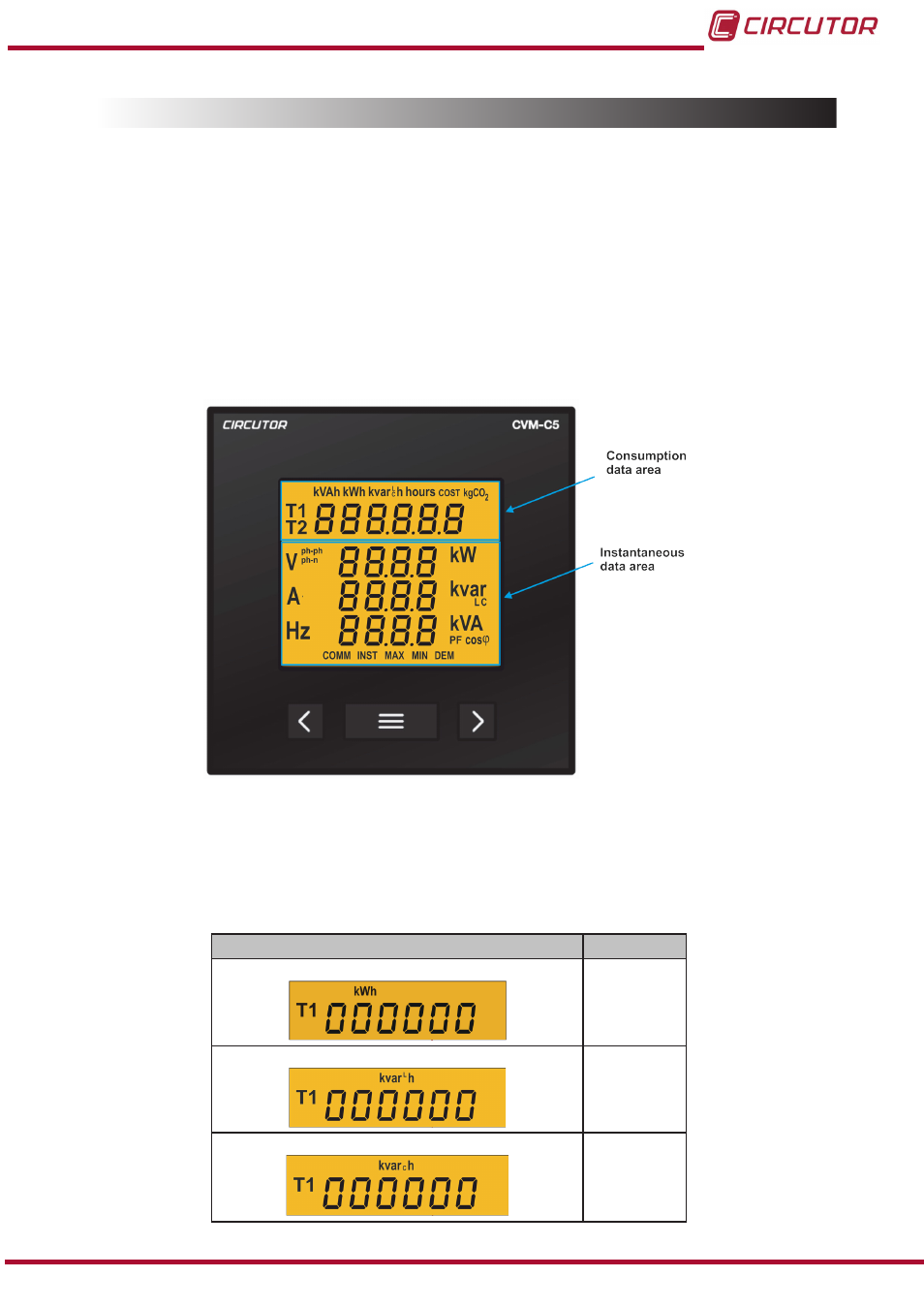

Figure 9 : Zones du display du CVM-C5
4�3�1� ZONE DE DONNÉES DE CONSOMMATION
L’équipement dispose de 22 écrans différents dans la zone de données de consommation
(
tableau 6).
Tableau 6: Écrans de la zone de données de consommation
Écran
Unités
Énergie active totale générée tarif 1
kWh
Énergie reactive inductive générée tarif 1
kvar
L
h
Énergie reactive capacitative générée tarif 1
kvar
c
h
