3.4.7. Mesure de réseau monophasé de phase à phase à 2 fils, modèle CVM-C5-IC y
CVM-C5-MC
Système de mesure :
S1 S2
P1 P2
Power
Supply
V
L1
L1
L2
V
L2
POWER SUPPLY INPUT S0+ S0-
OUTPUT
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2
V L1
V
P1 P2 P1 P2
LOAD

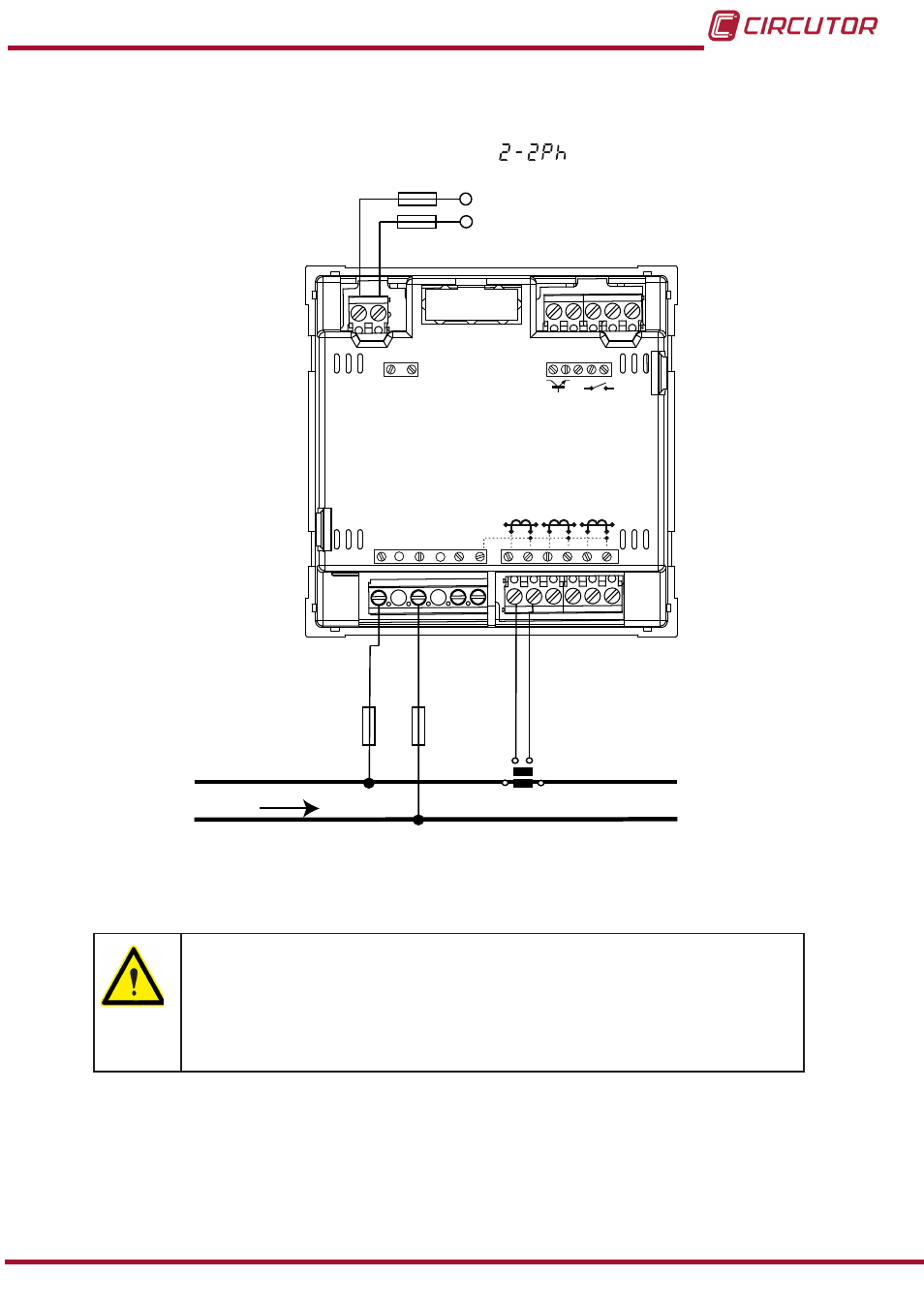

Figure 6 : Mesure monophasée de phase à phase à 2 fils, modèle CVM-C5-IC et CVM-C5-MC
Ne pas connecter le transformateur de courant à la terre.
L’alimentation doit être référencée au système de mesure.
Modèle CVM-C5-MC:
La valeur du transformateur MC secondaire est fixé à 0.250 A.
15 Manuel d’instructions
