BINDER KBF LQC 240 - Manuel (Page 82)

KBF LQC (E5.3) 07/2014 page 82/114
17.4 Sorties analogiques pour température et humidité pour la transmission des
alarmes (option)
Par cette option, l’appareil est équipé avec des sorties analogiques de 4-20 mA pour la température et
l’humidité. Ces sorties peuvent être utilisées pour transmettre des informations à des systèmes ou appa-
reils de registration externes.
La douille de raccordement DIN (6) située dans le tableau d’instruments latéral à droite se compose
comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
PIN 3: Humidité –
PIN 4: Humidité +
Domaine d’humidité: 0 % r.H. à 100 % r.H.
Domaine de température : -10 °C à +100 °C
Une fiche mâle DIN est ajoutée.

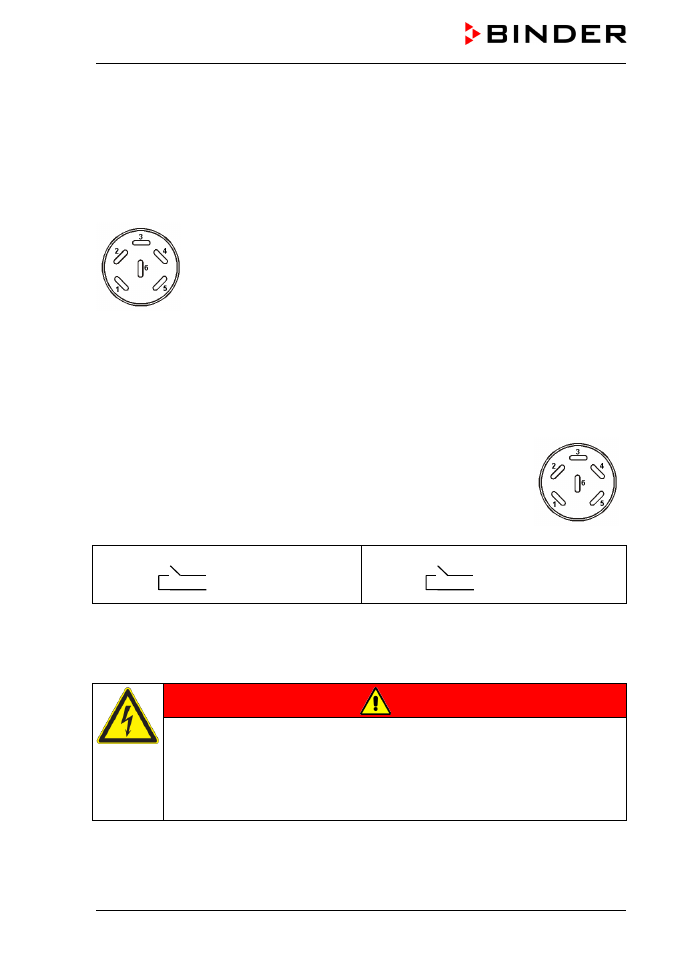

Figure 29: Occupation des pins de la douille de raccordement (6) pour l’option Sorties analogiques
17.5 Contact d’alarme sans potentiel pour humidité et température (option)
Si l’appareil est équipé de contacts d’alarme sans potentiel pour humidité et tempéra-
ture, des alertes de température et d’humidité peuvent être transmises à une installa-
tion de monitorage centrale. La connexion est effectuée par le biais de la douille DIN.
Figure 30: Affectation des pins de la douille DIN
Contact de température Contact d’humidité
Pin 1: pôle
Pin 2: contacteur Pin 3: pôle
Pin 4: contacteur
En cas d’alarme de température, les pins 1 et 2 sont ouverts, en cas d’alarme d’humidité, les pins 4 et 5
sont ouverts. Ceci se produit au même temps que le message d’alarme sur l’affichage du régulateur.
En cas de panne de secteur, les deux contacts sont ouverts.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
En cas d’alarme de température et d’humidité, le message d’alarme sur l’affichage du régulateur est con-
servé pendant la transmission d’alarme par le contact d’alarme sans potentiel.
Quand la cause de l’anomalie n’existe plus, vous pouvez remettre l'alarme par le contact sans potentiel
ensemble avec message d’alarme sur l’affichage du régulateur par la touche RESET.
3
4
1
2
