KBF LQC (E5.3) 07/2014 page 40/114

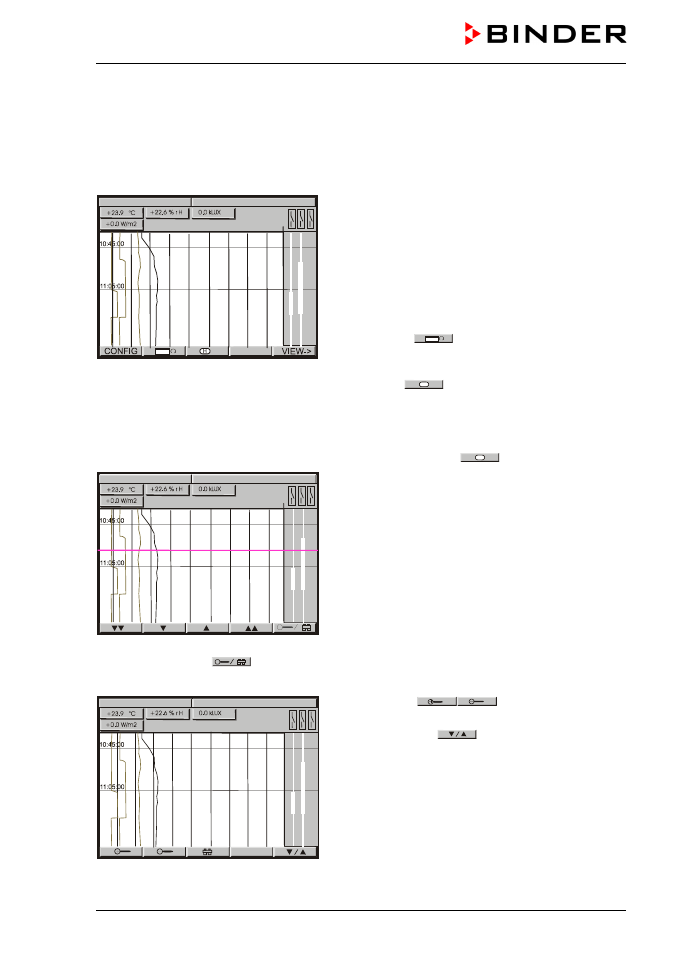

7. Représentation graphique des valeurs mesurées (fonction
d’enregistreur graphique)
Cette représentation semblant à un enregistreur, met à votre disposition les valeurs mesurées enregis-
trées pendant une période choisie.
Affichage normal de l’enregistreur graphique:
En haut à gauche : Représentation de la date et de
l’heure actuelles.
En dessous : Représentation numérique et graphique
des valeurs de température [ °C], d’humidité [% r.H.], VIS
[kLUX] et UVA [W/m 2 ].
Echelle:
Température: –10 °C à 100 °C
Humidité: 0% r.H. à 100% r.H.
VIS: 0 kLUX à 50 kLUX
UVA: 0 W/m2 à 50 W/m 2
Avec la touche , choisissez entre des différentes
variations de la représentation.
Dépendant du choix, ce n’est peut-être que maintenant
que la touche
H
sera visible.
Les lignes représentées à droite informent sur l’éclairage:
La ligne
à gauche indique l’état de commutation des tubes blanc clair. Ligne élargie = tubes allumés.
La ligne à droite indique l’état de commutation des tubes Synergy Light. Ligne élargie = tubes allumés.
Représentation de l’histoire avec curseur: Appuyez sur la touche H = Histoire. Le curseur
apparaît comme ligne rose, représentant l’instant choisi.
Ainsi, vous avez accès aux valeurs mesurées accor-
dantes à cet instant.
En haut à gauche : Représentation de la date et de
l’heure correspondant à la position du curseur
En dessous : Représentation numérique et graphique
des valeurs de température et d’humidité accordantes.
Utilisez les touches flèches pour déplacer la ligne cur-
seur.
Flèches simples : Positionnement précis.
Flèches doubles : Changement d’écran.
Appuyez sur la touche : Changer à la représentation Zoom :
Représentation de l’histoire - Zoom:
Touches loupes
: Zoom devant et arrière
(prolonger ou écourter le temps représenté à l’écran).
Touche de sélection
: Retour à la représentation
précédente.
