KBF LQC (E5.3) 07/2014 page 80/114
La radiation d’une plage de +/- 100° autour de l’axe d'incidence de 90° est évaluée à peu près égale avec
un facteur entre 1,0 et 0,9. C’est seulement à des angles plus grands que l’évaluation de la radiation
diminue à raison technique du au pied des capteurs.
Comparaison des diverses types de capteurs
Capteur planaire
Capteur sphérique
(pied du capteur à 270°)
Caractéristique de sensibilité sphérique
idéale

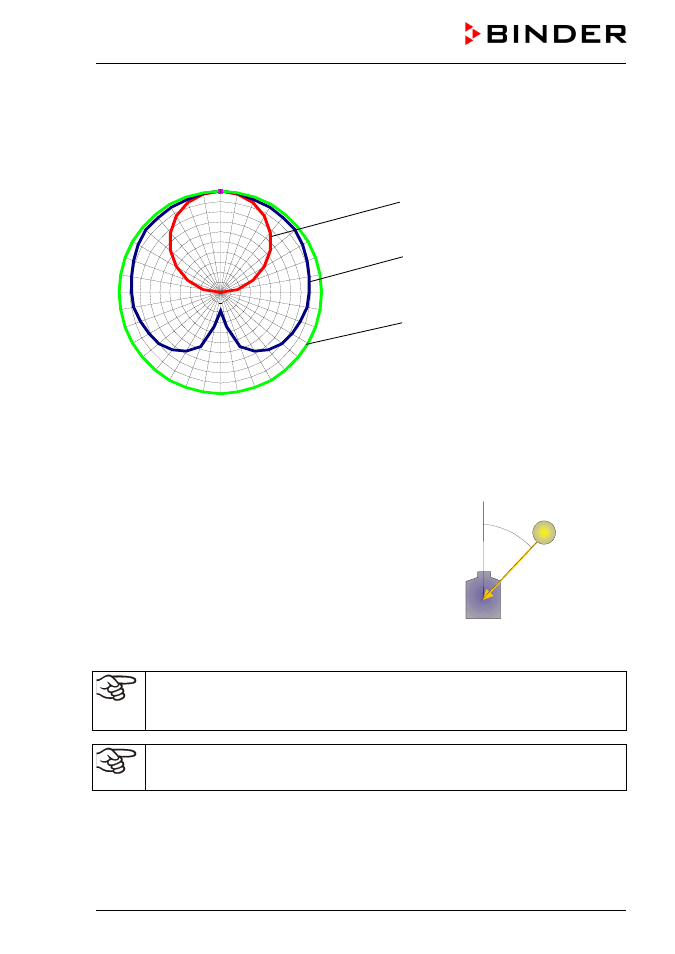

Figure 28: Comparaison de la caractéristique de sensibilité spatiale
capteurs planaire et sphérique
Quand vous exposez à la lumière un échantillon dans un angle
d’incidence de 45°, en cas de capteur sphérique, la quantité de lu-
mière incidente serait estimée aussi grande que la quantité de lumière
incidente à l’angle d’incidence perpendiculaire (facteur 1). Ceci est
correcte en cas d’échantillon étendu dans l'espace, l’erreur étant ainsi
zéro.
Un capteur planaire au contraire tiendrait compte du cosinus de l’angle
d’incidence: cos 45 = 0,71. En réalité, dû à étendue de l’échantillon il
n’y a pas besoin de correction. Le capteur planaire calcule donc la
quantité de lumière incidente à l’échantillon inférieure par le facteur
0,71 à la quantité de lumière incidente à l’angle d’incidence perpendi-
culaire. La lumière réellement incidente à la surface n’est donc calcu-
lée qu’à 71% de la valeur réelle.
Divergence de l’axe perpendicu-
laire: 0°
Source de
lumière
Quand vous n’utilisez uniquement des échantillons complètement plane sans étendue dans
l'espace (p.ex. des échantillons étalés, des films) une estimation d’excès de la lumière réelle-
ment incident à la surface plane est possible. Veuillez contacter le service BINDER pour une
solution BINDER Individual.
Quand vous utilisez un appareil de mesure de référence indépendant pour la comparaison
directe des intensités de lumière, celui-ci doit présenter la même caractéristique de sensibilité
spatiale (sphérique) que les capteurs utilisés dans le système BINDER.
45°
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
0
10
20
30
40
50
60
70
80
