KBF LQC (E5.3) 07/2014 page 71/114
13. Système d’humidité
Mettez en marche le système d’humidité par l’interrupteur d’humidité (4) localisé dans le tableau
d’instruments latéral à droite.
L’enceinte climatique KBF LQC est équipée d’un capteur d’humidité capacitif. Une précision de réglage
de ± 3 % r.H. maximum par rapport à la valeur de consigne donnée est alors obtenue. Les zones
d’activité possible de l’humidité sont indiquées dans les diagrammes température/humidité (Figure 23).
Les valeurs de consigne de température et d’humidité doivent se situer dans la zone optimale
(plage hachurée dans Figure 23). C’est uniquement dans cette zone que l’appareil n’est pas
exposé à trop d’humidité due à la condensation.
A court terme, des valeurs de consigne en dehors de cette zone optimale sont possibles.
Dans ce cas, les exactitudes de réglage de ± 3 % r.H. ne peuvent pas être garanties.
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100 % r.H.
°C
A
B
C

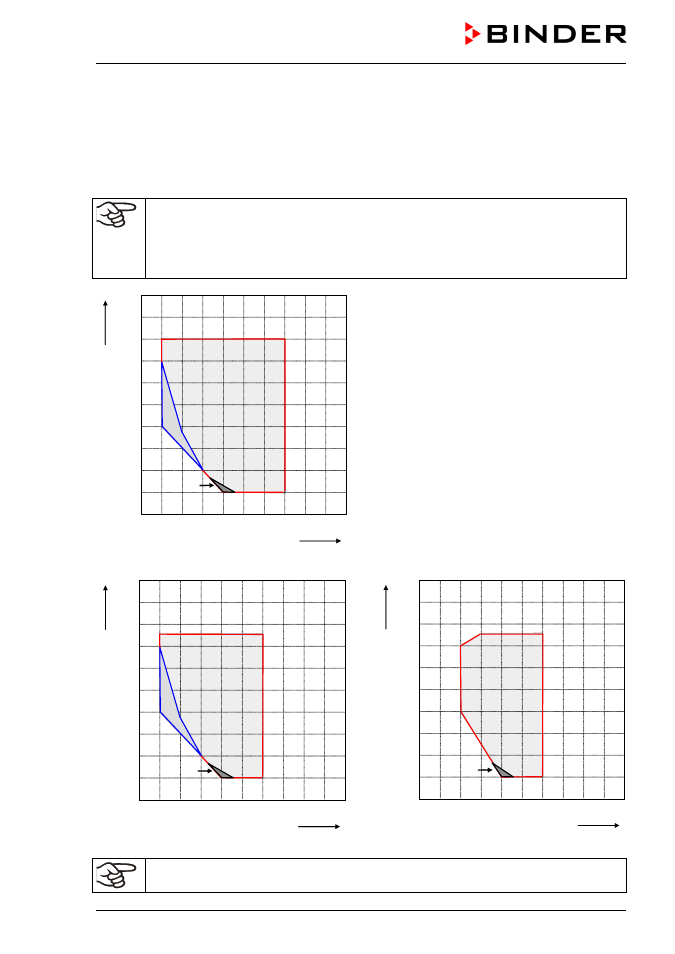

Figure 22: Diagrammes température/humidité
Domaine A: Plage de réglage de la température et
de l’humidité relative
Domaine B: Plage discontinue (pas d’opération
continue)
Domaine C: Plage dans lequel des écarts de don-
nées techniques sont possibles
KBF LQC sans clayettes éclairantes
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100 % r.H.
°C
A
B
C
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100 % r.H.
°C
A
C
KBF LQC 240 avec éclairage KBF LQC 720 avec éclairage
Si des appareils électriques sont connectés à l’intérieur de l’enceinte, la marge de la tempéra-
ture et de l’humidité peut changer à cause de dégagement de chaleur.
