34

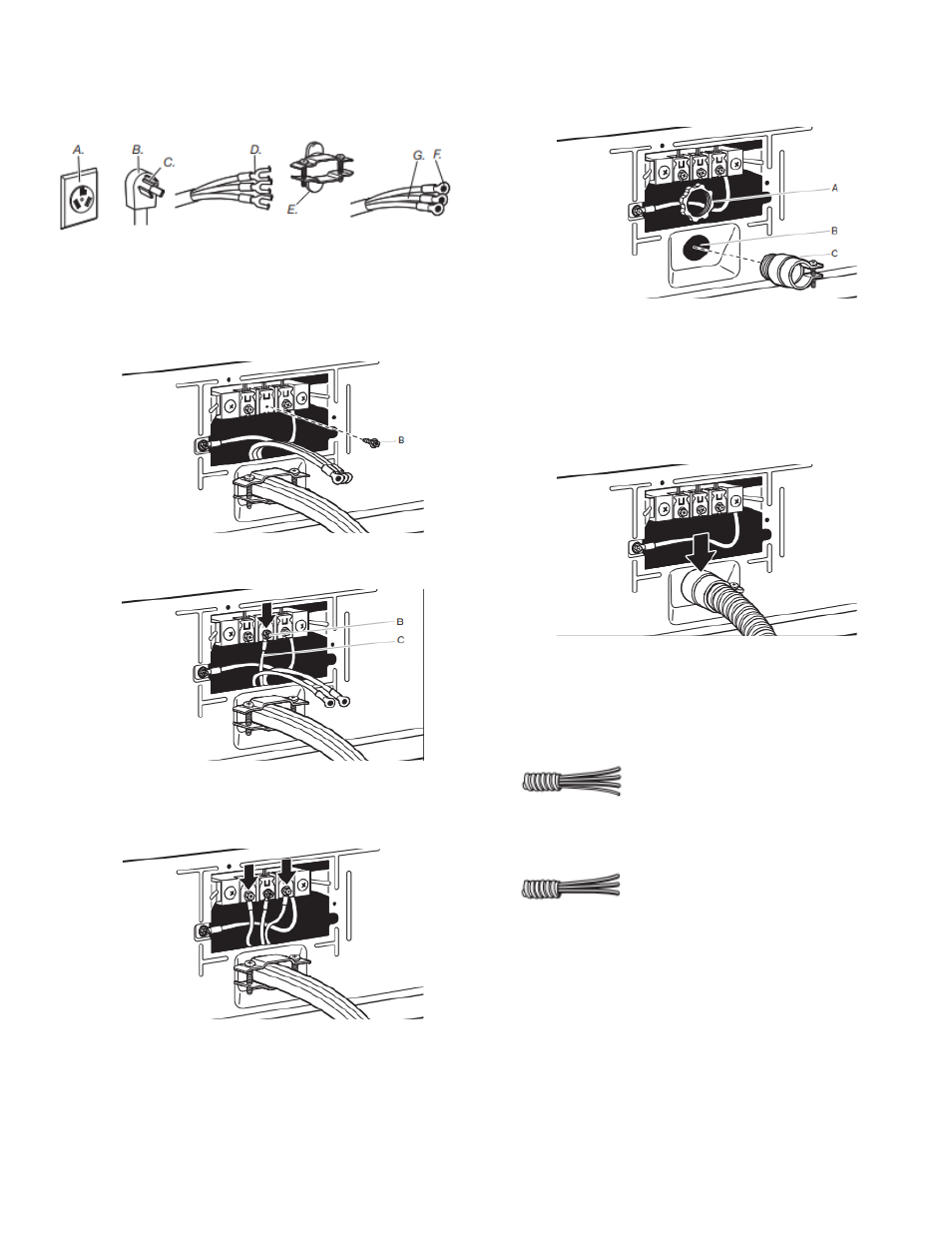

Raccordement du câble d’alimentation à 3 fils
IMPORTANT : À utiliser lorsque les codes locaux autorisent la
connexion du conducteur de masse de la caisse au conducteur
neutre.
A. Prise murale à 3 fils
(type NEMA 10-30R)
B. Fiche à 3 broches
C. Broche pour neutre
D. Cosses en fourche à
pointes relevées
E. Serre-câbles (homologation
UL) de 3/4 po (19 mm)
F. Cosses rondes
G. Neutre (fil blanc ou central)
3. Retirer la vis centrale
Retirer la vis de la borne centrale (B).
4. Connecter le conducteur neutre
Connecter le conducteur neutre (blanc ou central) (C) du
câble d’alimentation sous la vis de la borne centrale (B).
Serrer la vis.
5. Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Méthode de raccordement direct
Serre-câbles pour raccordement direct
1. Fixer le serre-câbles pour raccordement direct
Dévisser le raccord de conduit amovible (A) et les vis d’un
serre-câbles homologué UL (inscription UL sur le
serre-câbles) de 3/4 po (19 mm). Visser la partie filetée du
serre-câbles dans le trou sous l’ouverture du bornier (B).
En passant par l’ouverture du bornier, visser le connecteur
de conduit amovible (A) sur le filetage du serre-câbles (C)
et bien serrer.
2. Fixer le câble à raccordement direct au
serre-
câbles
Passer le câble à raccordement direct à travers le
serre-câbles. Le serre-câbles doit être bien relié à la caisse
de la sécheuse et se trouver en position horizontale. Serrer
la vis du serre-câbles autour du câble à raccordement direct.
Pour le raccordement direct à 4 conducteurs, continuer à
l’étape 3.
Raccordement direct à 4 fils : Aller à
la section « Raccordement direct à
4 fils ».
Pour le raccordement direct à 3 conducteurs, continuer
à l’étape 3.
Raccordement direct à 3 fils : Aller à
la section « Raccordement direct à
3 fils ».
