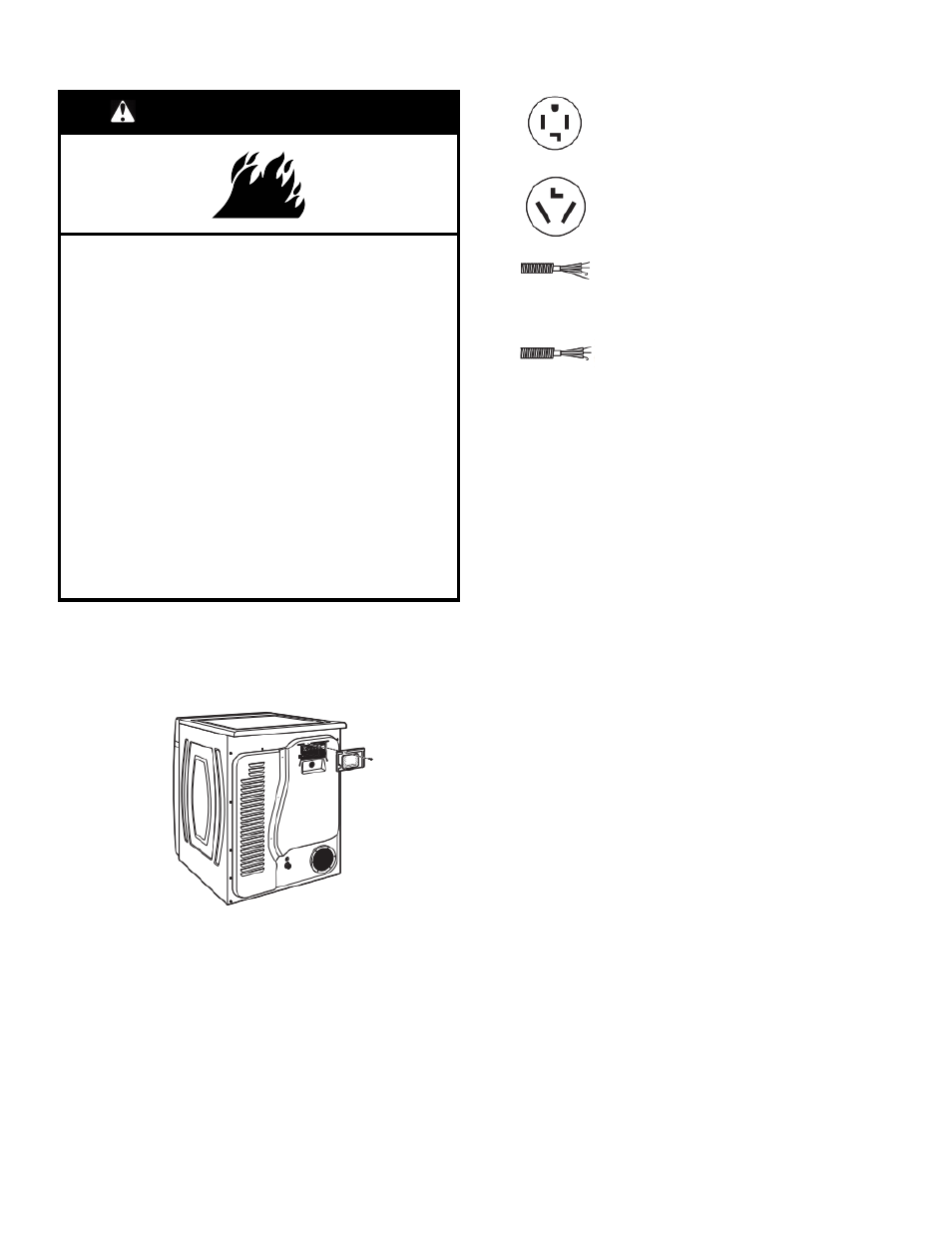

32
Installation électrique – É.-U.
AVERTISSEMENT
Risque d’incendie
Pour une utilisation avec cordon d’alimentation, utiliser
un nouveau cordon d’alimentation de 30 A homologué
UL.
Pour un raccordement direct, utiliser un fil de cuivre de
calibre 10.
Utiliser un serre-câbles homologué UL.
Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.
Connecter le conducteur neutre (blanc ou conducteur
central) à la borne centrale (argent).
Connecter le conducteur de liaison à la terre (vert ou nu)
au connecteur vert de liaison à la terre.
Connecter les 2 conducteurs d’alimentation restants aux
2 bornes (or) restantes.
Bien serrer toutes les connexions électriques.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
1. Déconnecter la source de courant électrique
2. Retirer le couvercle du bornier
REMARQUE : Le couvercle du bornier peut se situer à un
endroit différent.
Retirer la vis de retenue et le couvercle du bornier.
3. Choisir le type de raccordement électrique
Prise de courant à 4 conducteurs
(NEMA type 14-30R) :
Consulter la section
« Raccordement du câble d’alimentation à
4 fils ». Ensuite, aller à la section « Exigences
concernant l’évacuation ».
Prise de courant à 3 conducteurs
(NEMA type 10-30R) :
Consulter la section
« Raccordement du câble d’alimentation à
3 fils ». Ensuite, aller à la section « Exigences
concernant l’évacuation ».
Raccordement direct à 4 fils : Aller à la
section « Fixer le serre-câbles pour
raccordement direct », puis « Raccordement
direct à 4 fils » et enfin, « Exigences
concernant l’évacuation ».
Raccordement direct à 3 fils : Aller à la
section « Fixer le serre-câbles pour
raccordement direct », puis « Raccordement
direct à 3 fils » et enfin, « Exigences
concernant l’évacuation ».
REMARQUE : Si les codes locaux n’autorisent pas le
raccordement d’un conducteur de masse de la caisse au fil
neutre, voir la section « Raccordement optionnel à 3 fils ».
Ce raccordement peut servir pour un cordon d’alimentation
ou une connexion directe des conducteurs.
