33

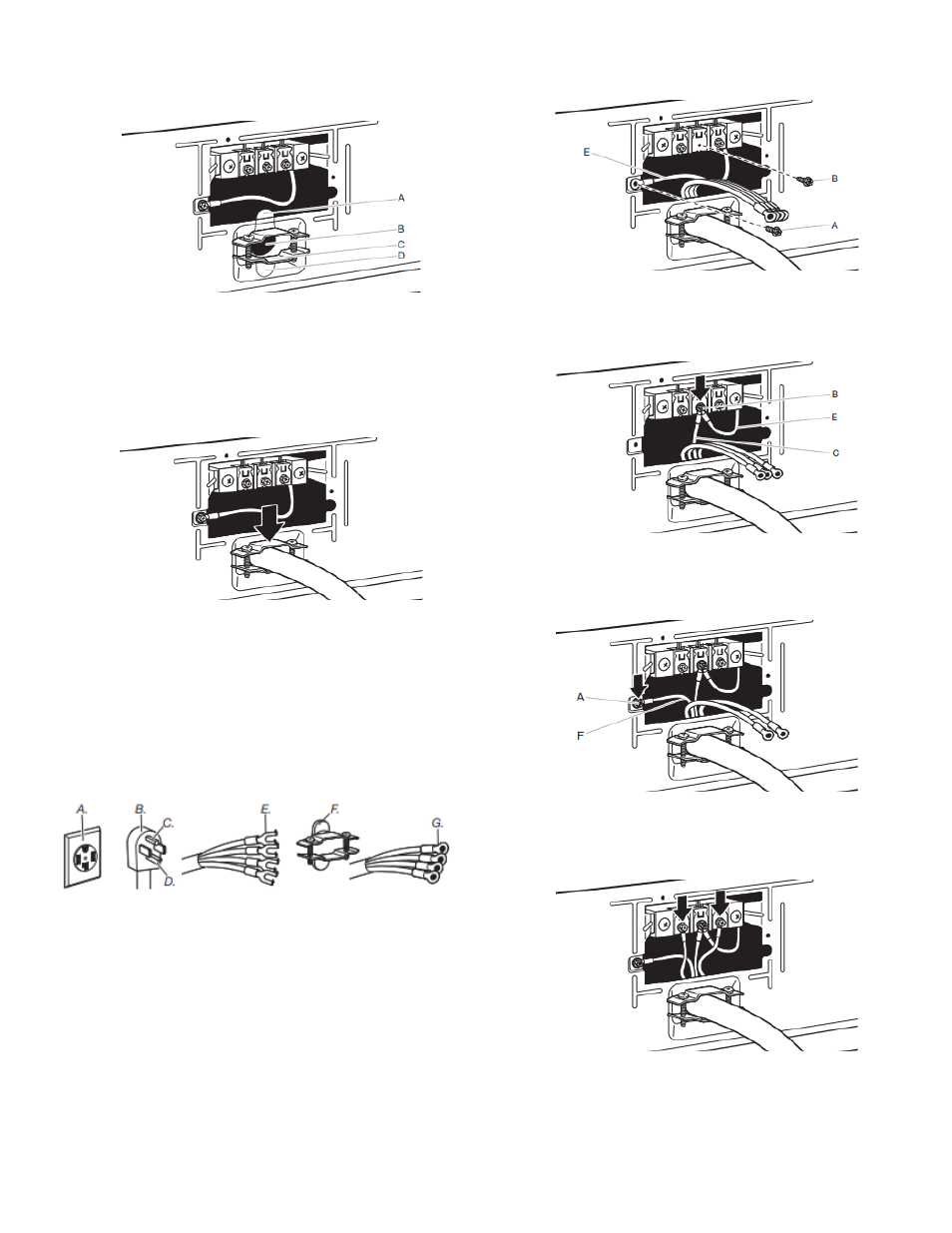

Raccordement du cordon d’alimentation
Serre-câbles du cordon d’alimentation
1. Fixer le serre-câbles du câble d’alimentation
Retirer les vis d’un serre-câbles homologué UL de
3/4 po (19 mm) UL (inscription UL sur le serre-câbles). Placer
les languettes des deux moitiés de pince (C) dans le trou sous
l’ouverture du bornier (B), de sorte qu’une d’entre elles pointe
vers le haut (A) et l’autre vers le bas (D). Maintenir en place.
Serrer les vis du serre-câbles juste assez pour maintenir
ensemble les deux moitiés de pince (C).
2 . Fixer le serre-câbles du câble d’alimentation
Passer le cordon d’alimentation à travers le serre-câbles.
Vérifier que la gaine d’isolement du cordon d’alimentation
rentre à l’intérieur du serre-câbles. Le serre-câbles doit être
bien relié à la caisse de la sécheuse et se trouver en position
horizontale. Serrer la vis du serre-câbles autour du cordon
d’alimentation. Ne pas serrer excessivement les vis du
serre-câbles.
Raccordement du câble d’alimentation à 4 fils
IMPORTANT : Un raccordement à 4 fils est obligatoire pour les
maisons mobiles et lorsque les codes locaux n’autorisent pas
l’utilisation de raccordements à 3 fils.
A. Prise murale à 4 fils
(type NEMA 14-30R)
B. Prise à 4 broches
C. Broche de liaison à la
terre
D. Broche pour neutre
E. Cosses en fourche à
pointes relevées
F. Serre-câbles (homologation
UL) de 3/4 po (19 mm)
G. Cosses rondes
3. Préparer l’installation du fil de mise à la terre
de l’appareil
Retirer la vis de la borne centrale (B). Retirer le conducteur
neutre (E) de la vis du conducteur de terre externe verte (A).
4. Connecter le conducteur neutre et le
conducteur neutre
Connecter le conducteur neutre (E) et le conducteur neutre
(blanc ou centre) (C) du câble d’alimentation sous la vis de la
borne centrale (B). Serrer la vis.
5. Connecter le conducteur de liaison à la terre
Connecter le conducteur (vert ou nu) de liaison à la terre (F)
du câble d’alimentation sous la vis du conducteur de liaison à
la terre externe (A). Serrer la vis.
6. Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
