Whirlpool 27 Inch Electric Dryer Dimension Guide - Manuel (Page 11)

11

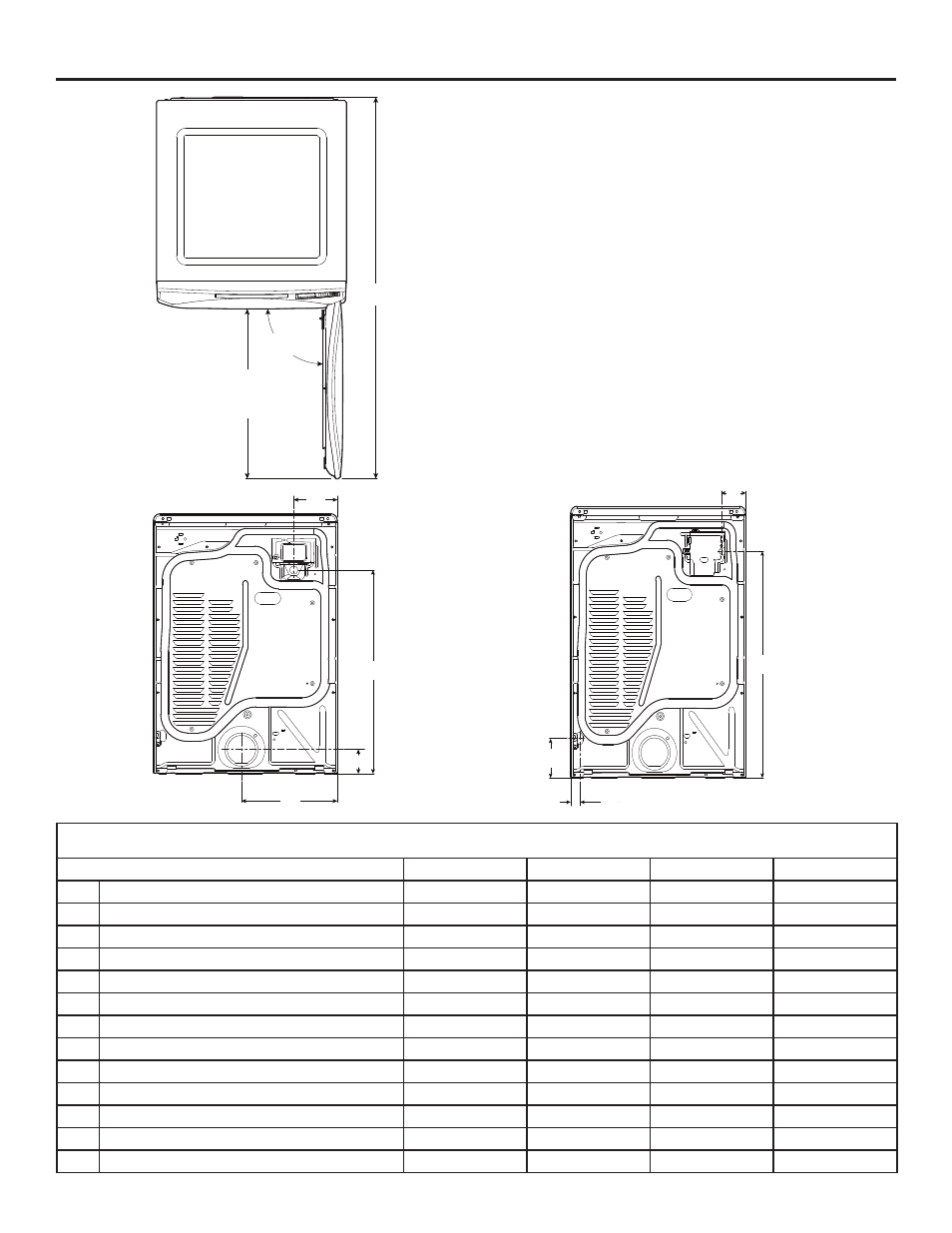

DIMENSIONES DE PLANIFICACIÓN EN DETALLE
Dimensiones del producto
in (mín) in (máx) mm (mín) mm (máx)
F Profundidad con la puerta abierta 54 5 ∕
16
- 1378 -
G Protector de cables desde el lateral (eléc.) 6 3 ∕
8
- 163 -
H Altura del protector de cables (eléc.) 29 7 ∕
8
30 11 ∕
16
759 780
G Cable eléctrico desde el lateral (canadiense) 6 3 ∕
8
- 163 -
H Altura del cable eléctrico (canadiense) 29 7 ∕
8
30 11 ∕
16
759 780
Largo del cable eléctrico (canadiense) 53 3 ∕
8
- 1356 -
I Cable eléctrico desde el lateral (gas) 3 13 ∕
16
- 96 -
J Altura del cable eléctrico (gas) 31 13 ∕
16
32 11 ∕
16
808 829
Largo del cable eléctrico (gas) 72 - 1828 -
K Altura de la válvula de gas 5 5 ∕
8
6 3 ∕
8
142 163
L Válvula de gas desde el lateral 1 3 ∕
8
- 36 -
M Altura del ducto de escape 3 1 ∕
2
4 3 ∕
8
90 111
N Ducto de escape desde el lateral 14 1 ∕
8
- 358 -
I
J
L
K
G
H
M
N
F
90 °
613,26
(24,1)
