Pit Boss 57 Inch Freestanding Wood Pellet Grill Owners Manual - Manuel (Page 89)

ESP
AÑOL
89

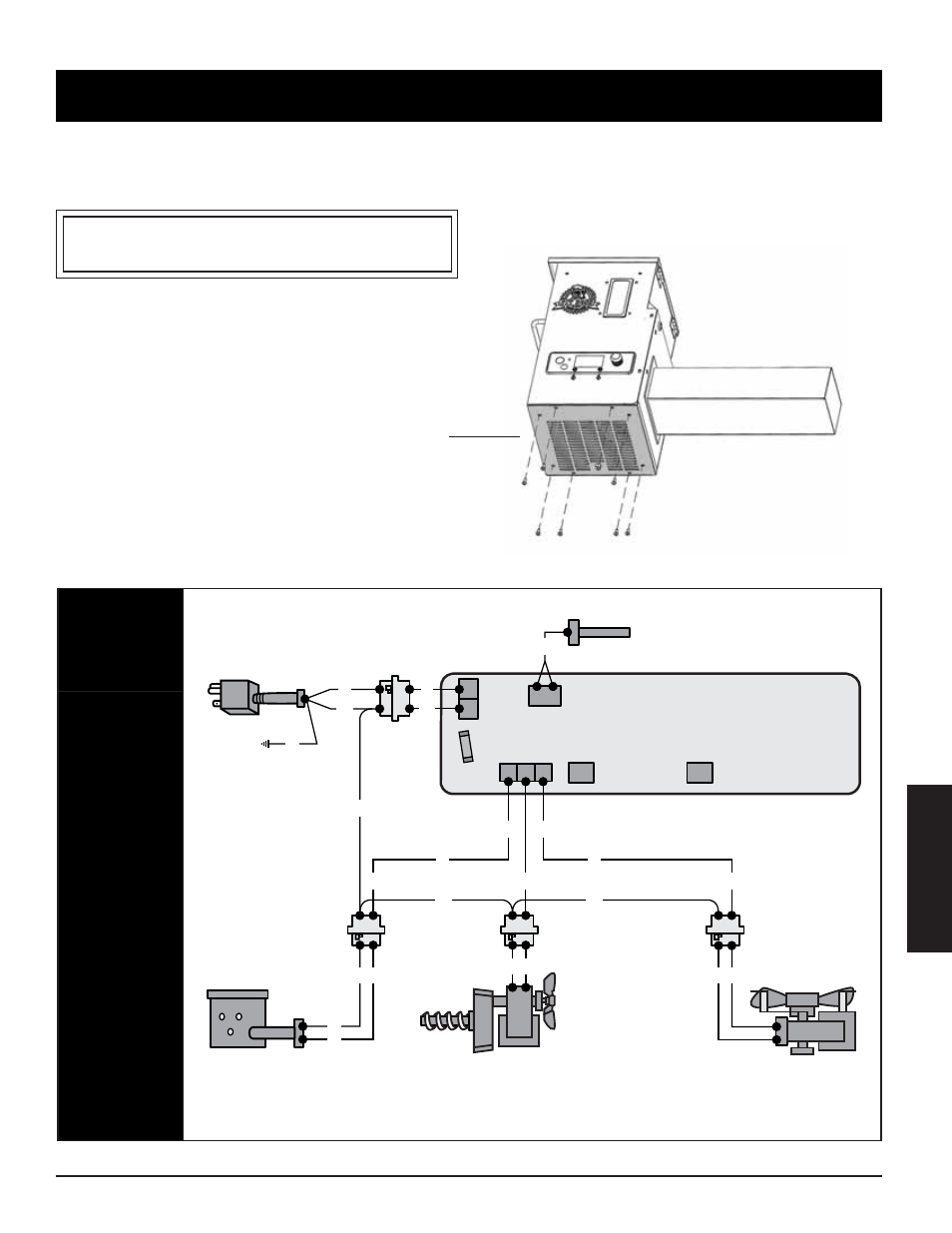

DIAGRAMA DE CABLEADO ELÉCTRICO
El sistema del tablero de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos de voltaje
y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente de alimentación es
suficiente para la operación de la unidad.
PB – REQUISITOS DE ALIMENTACIÓN ELÉCTRICA
110-120V, 60Hz, 275W, CONECTOR DE 3 CLAVIJAS CON TIERRA
NOTA: Los componentes eléctricos, que pasaron por pruebas y servicios de certificación de
seguridad de productos, cumplen con una tolerancia de prueba de ± 5-10 por ciento.
CAPACIDAD DE
ENTRADA DE
COMBUSTIBLE:
1.1 KG/H
(2.48 LB/H)
ÍNDICE
W : BLANCO
Y : AMARILLO
P : PÚRPURA
R : ROJO
K : NEGRO
S : PLATEADO
P
P
R
Y
Y
Y P
K
K
W
G
W
W
W
R R
W W
W
W
Y Y
K
W
CABLE DE ALIMENTACIÓN CON
CONEXIÓN A TIERRA
VW-1, 105°C/221°F,
18-3 STANDARD CSA
CONJUNTO DE ENCENDEDOR / CALEFACTOR DE CARTUCHO HD
200W, 120V, 0.375 X 5.0 PULG. / 9.5 X 127MM
CÁMARA DE
COMBUSTIÓN
VENTILADOR
120V, 50/60Hz, MONOFÁSICO
MOTOR DE BARRENO Y
SISTEMA DE ALIMENTACIÓN
120V, 50/60Hz, MOTOR DE 2 RPM
TIERRA
SONDA DE PARILLA
CONECTORES DEL
SENSOR DEL ASADOR
FUSIBLE DE ACCIÓN RÁPIDA CENTRO DE CONTROL DIGITAL
UBIQUE Y QUITE LOS OCHO
TORNILLOS DEL PANEL DE ACCESO
EN LA PARTE INFERIOR DE LA
UNIDAD
