PIÈCES ET SPÉCIFICATIONS
1
2
4
3
9
8
10
11
13
14
15
16
17
18
19
20
21
22
23
24
7
6
5
12

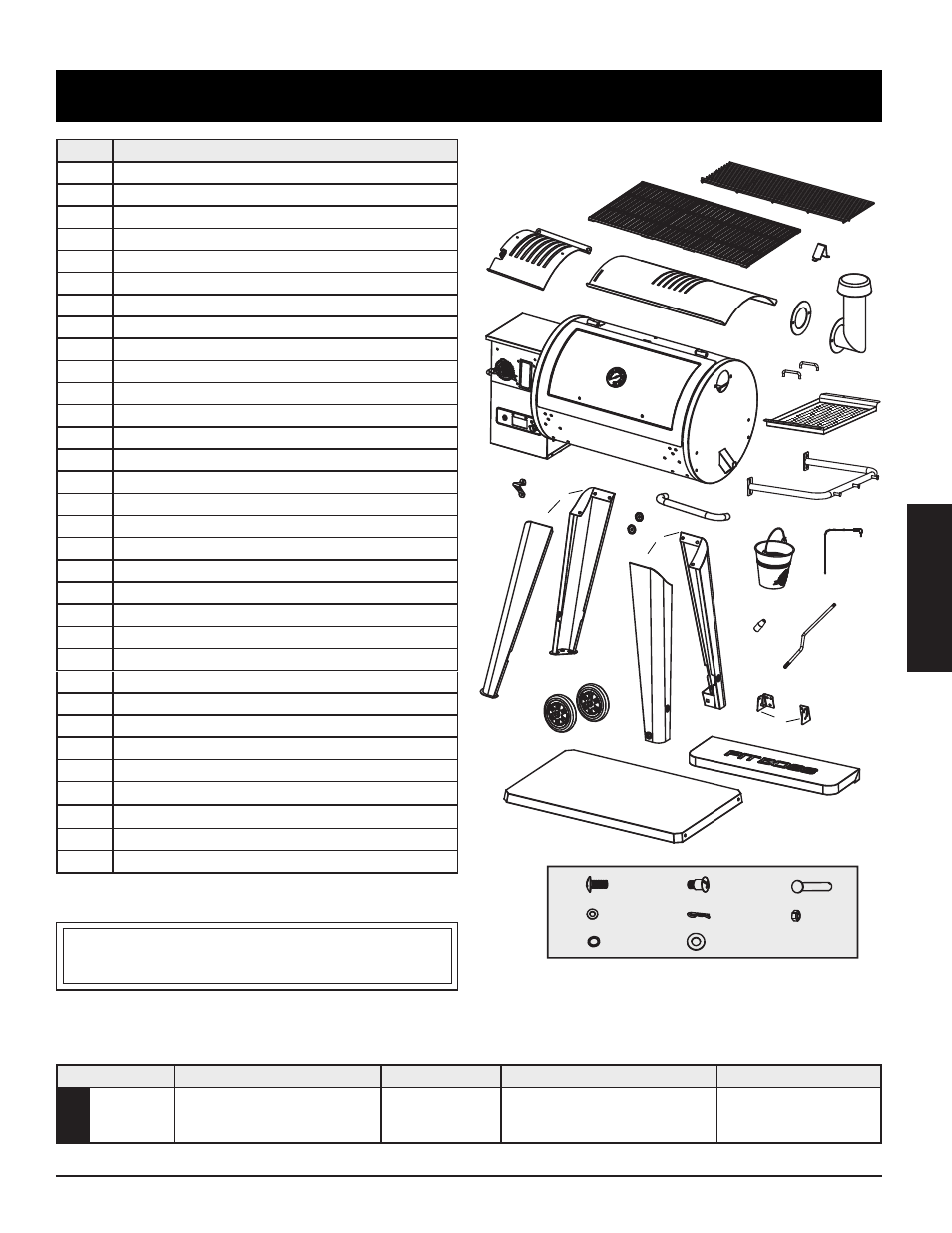

No. Description des pièces
1 Grille de cuisson supérieure en acier revêtu de porcelaine (x1)
2 Grilles de cuisson en fonte revêtue de porcelaine (x3)
3 Chaudière glissière (x1)
4 Chaudière planche principale (x1)
5 Bouchon du couvercle (x1)
6 Sortie de la cheminée (x1)
7 Cheminée (x1)
8 Baril principal / assemblage de la trémie (x1)
9 Poignée du plateau (x2)
10 Plateau (x1)
11 Poignée de la tablette latérale (x1)
12 Ouvre-bouteille (x1)
13 Pied fixe (x2)
14 Pied avec roue (x2)
15 Cadran de la poignée du couvercle (x2)
16 Poignée du couvercle (x1)
17 Seau de graisse (x1)
18 Sonde de viande (x1)
19 Poignée de la barre de réglage pour chaudière (x1)
20 Barre de réglage pour chaudière (x1)
21 Support pour tablette avant (x2)
22 Tablette avant (x1)
23 Étagère inférieure (x1)
24 Roue (x2)
A Vis (x28)
B Rondelle (x28)
C Rondelle de blocage (x28)
D Vis (x2)
E Goupille fendue de la roue (x2)
F Rondelle de roue (x2)
G Goupille de l'essieu des roues (x2)
H Écrou (x2)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120V, 60Hz, 275W, FICHE À 3 BROCHES MISE À LA TERRE
13-1
14-1
21-1
13-2
14-2
21-2
C F
B E H
A D G
MODÈLE APPAREIL MONTÉ (L x H x P) POIDS ZONE DE CUISSON PLAGE DE TEMPÉRATURES
PB
PB0820D3
1 444,8 MM X 1 324,5 MM X 821 MM
/ 56,8 PO X 52,1 PO X 32,3 PO
68,3 KG
/ 150,5 LB
PRINCIPALE - 3 824,51 CM² / 592,8 PO²
GRILLE SUPÉRIEURE - 1 656 CM² / 256,68 PO²
TOTAL - 5 480,51 CM² / 849,48 PO²
82-260°C / 180-500°F
