FRANÇAIS
38
INSTRUCTIONS D’ASSEMBLAGE
REMARQUE : Pour toutes les étapes suivantes, ne pas serrer complètement les vis jusqu'à ce que toutes les vis de
cette étape aient été installées. Une fois toutes les vis installées, serrez-les correctement. La combinaison de matériel
impliquant une rondelle et une rondelle de blocage doit être installée avec la rondelle de verrouillage la plus proche
de la tête de la vis.

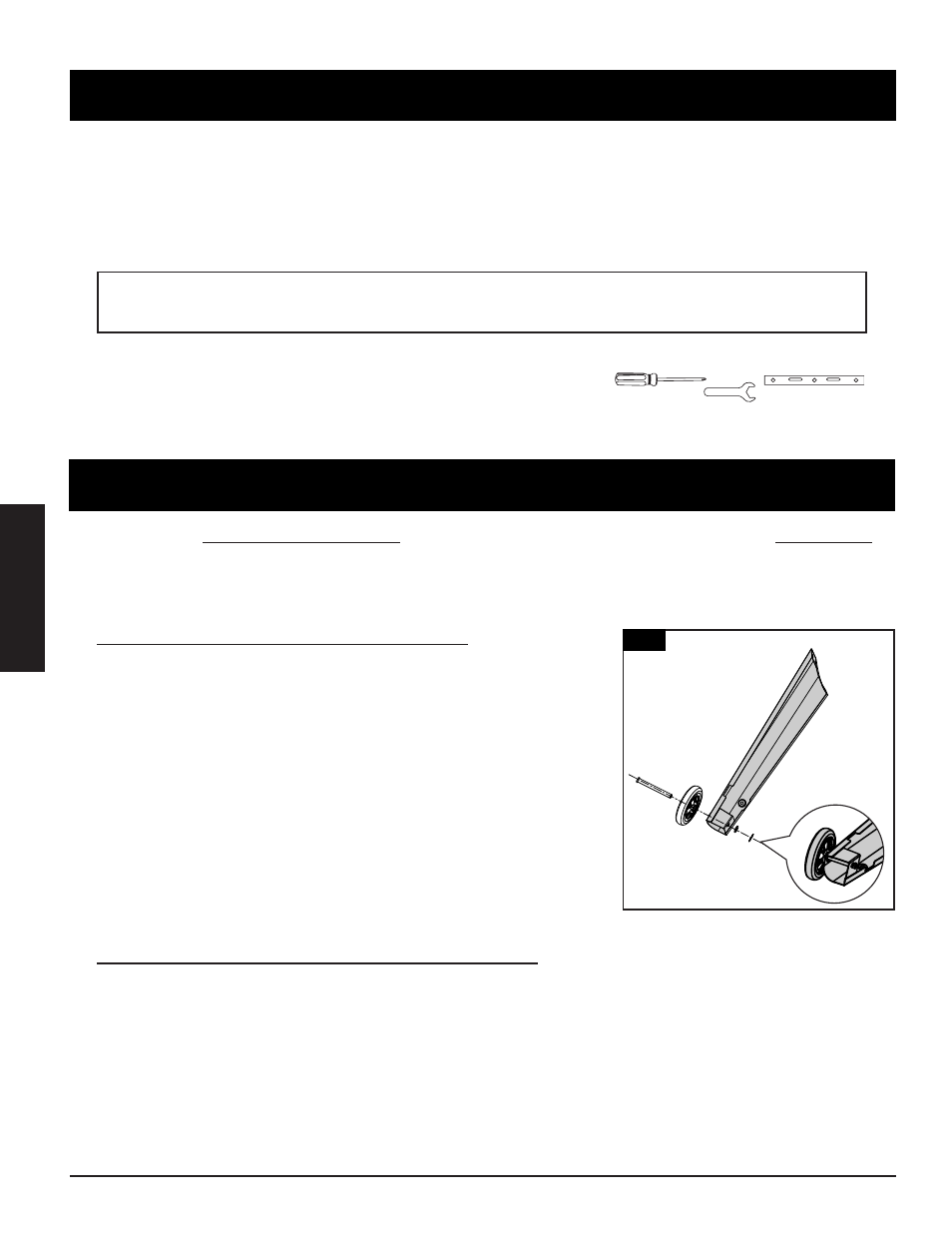

1. MONTAGE DES ROUES AUX PIEDS DE SUPPORTS
Pièces nécessaires :
2 x Pied de support avec roue (#14)
2 x Roue (#24)
2 x Goupille de l'essieu des roues (#G)
2 x Rondelle de roue (#F)
2 x Goupille fendue de la roue (#E)
Installation :
• Fixez la roue au pied de support en insérant la goupille de l'essieu des
roues à travers la roue, le pied de support, la rondelle de l'essieu des
roues, puis fixez le tout en utilisant la goupille fendue de la roue.
• Suivez les mêmes instructions pour l'installation de l'autre roue et le
pied de support.
2. MONTAGE DES PIEDS DE SUPPORTS AU BARIL PRINCIPAL
Pièces nécessaires :
1 x Baril principal (#8)
2 x Pied de support avec roue (#14)
2 x Pied de support fixe (#13)
1 x Étagère Inférieure (#23)
16 x Vis (#A)
16 x Rondelle de Blocage (#C)
16 x Rondelle (#B)
PRÉPARATION DE L'ASSEMBLAGE
Les pièces sont situées dans tout le carton d'expédition, y compris sous le gril. Inspectez la grille, les pièces et l'emballage de
matériel après avoir retiré de l'emballage de protection en carton. Avant l'assemblage du produit, examinez toutes les pièces
et référez-vous à la liste des pièces. En cas de pièce manquante ou endommagée, ne tentez pas d’assembler. Les dommages
lors de l'expédition ne sont pas couverts par la garantie. Contactez votre revendeur ou le Service client de Pit Boss® pour les
pièces.
[email protected] | ÉTATS-UNIS: (480) 923-9630 | CANADA (SANS FRAIS): 1-877-942-2246
IMPORTANT : Pour faciliter l'installation, être deux personnes est utile
(mais pas nécessaire) lors de l'assemblage de cette unité.
Outils nécessaires pour l'assemblage : tournevis, clé et niveau d'eau. Outils non inclus.
1
G
F E
24
14
