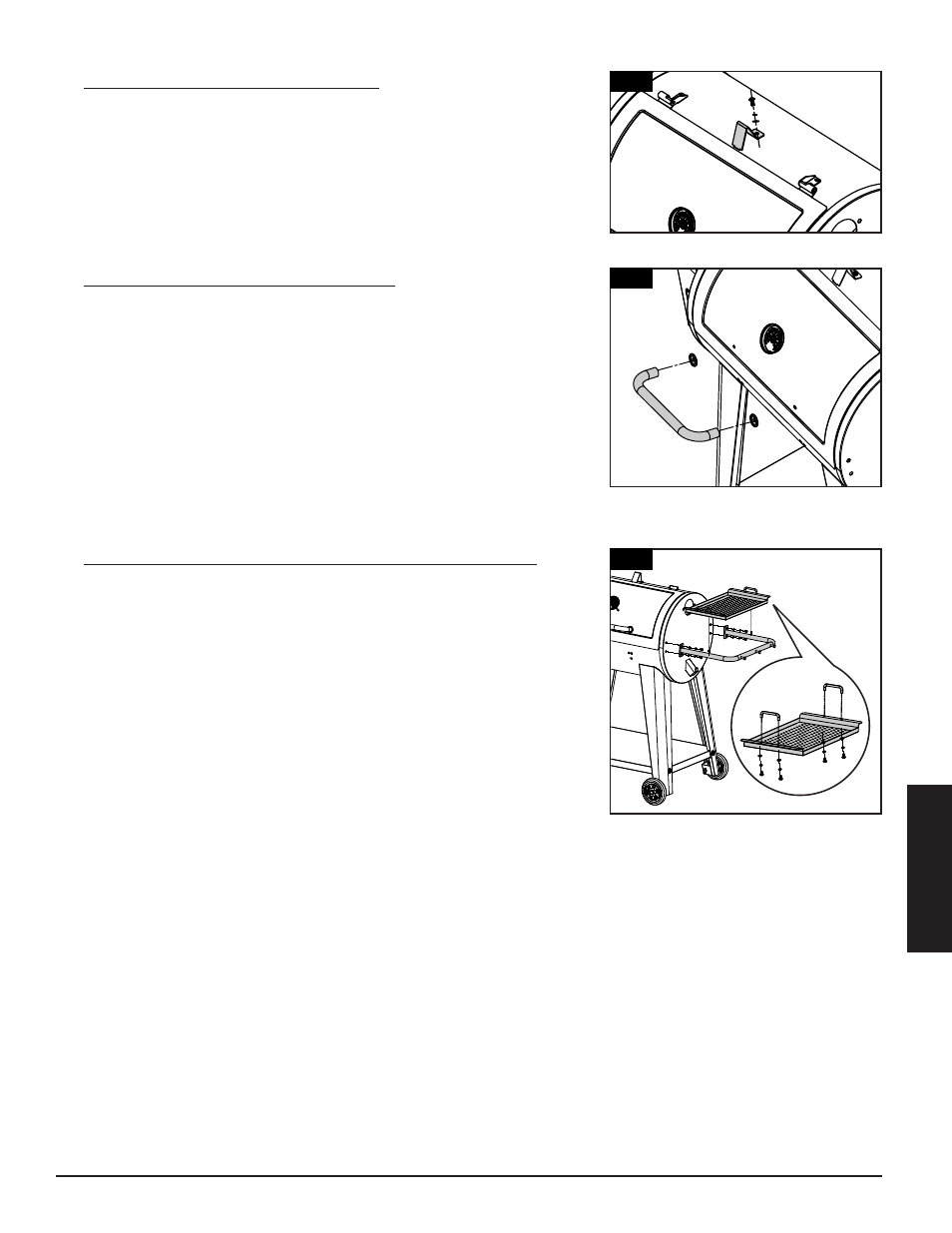

3. COLOCACIÓN DEL SEGURO DE LA TAPA
Partes requeridas:
1 x Seguro de la tapa (#5)
Instalación:
• Sujete el seguro de la tapa a la parte superior del barril principal
usando el tornillo, arandela de seguridad y arandela preinstalado en la
parte superior del barril principal.
4. ENSAMBLAJE DE LA MANIJA DE LA TAPA
Partes requeridas:
2 x Biseles de la manija de la tapa (#15)
1 x Manija de la tapa (#16)
Instalación:
• Quite el hardware ya instalados en la manija de la tapa. Desde el
interior de la tapa del barril, inserte un tornillo para que sobresalga
hacia el exterior. Coloque un bisel en el tornillo, y luego apriete el
tornillo, arandela de seguridad y arandela a mano (desde el interior)
en la manija de la tapa. Repita el procedimiento para el otro extremo
de la manija.
5. MONTAJE DE LA MANIJA DE LA REPISA LATERAL, BANDEJA
Partes requeridas:
1 x Manija de la repisa lateral (#11)
1 x Bandeja (#10)
2 x Manija de la bandeja (#9)
4 x Tornillos (#A)
4 x Arandelas de seguridad (#C)
4 x Arandelas (#B)
Instalación:
• Monte el marco de la repisa lateral en el barril principal con los cuatro
tornillos, arandelas de seguridad y arandelas.
• Monte la manija de la bandeja en la bandeja con los dos tornillos ya
instalados en cada manija. Coloque la bandeja sobre la repisa lateral.
Descansará directamente sobre el marco de la repisa lateral.
IMPORTANTE: No use el marco de la repisa lateral para mover o levantar
el asador. El peso de la unidad hará que el marco de la repisa lateral se
doble o se rompa, y estos daños no están cubiertos por la garantía.
