Multi-Contact MA129 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
3
1
4
2
5

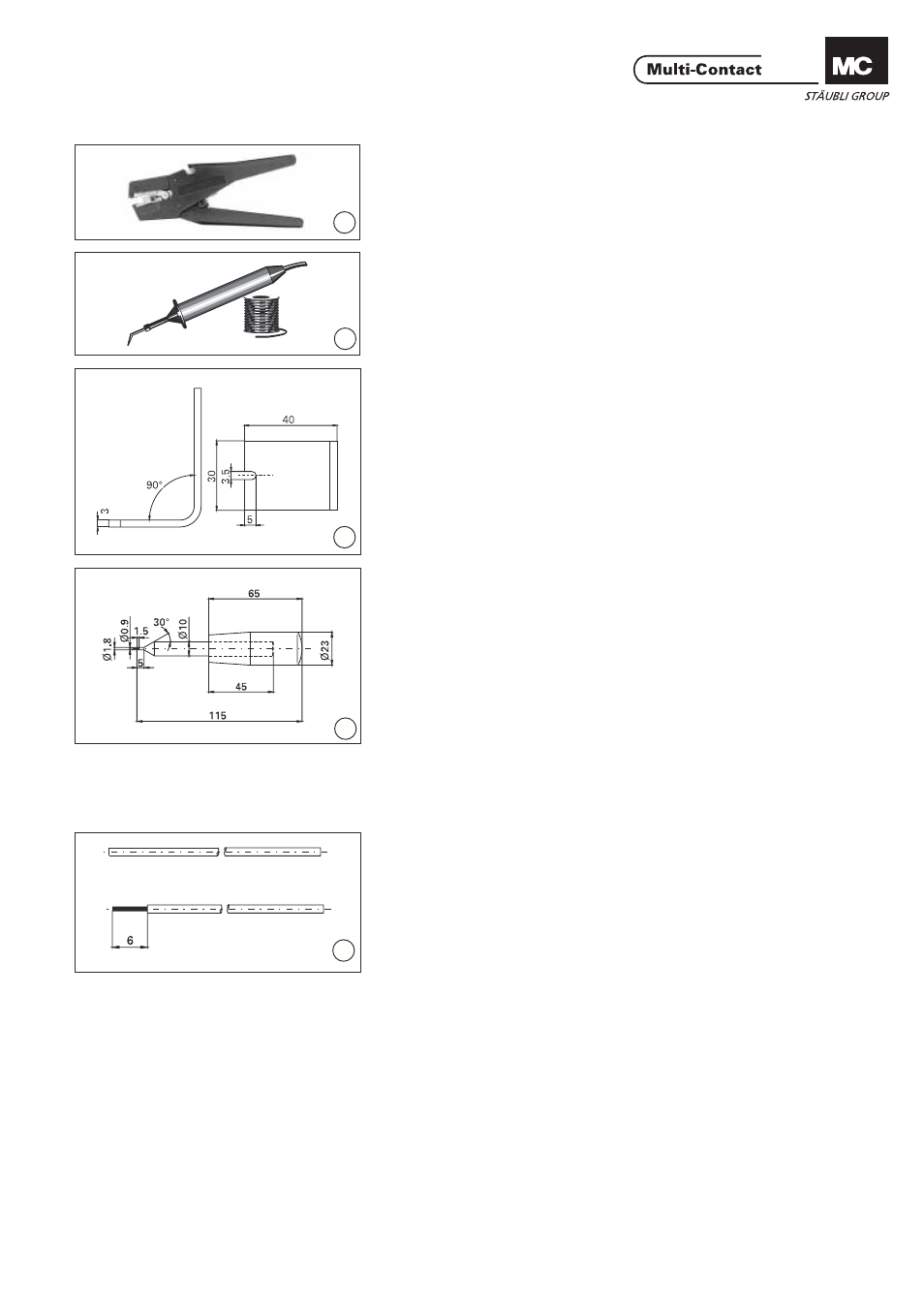

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Outil auxiliaire 410-BK
Matière recommandée: Laiton (ill. 3)
Auxiliary tool 410-BK
Recommended material: Brass
(ill. 4)
Outil auxiliaire A-LK1-A (ill. 4)
Auxiliary tool A-LK1-A
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 4 à la longueur prévue
et avec la pince à dénuder, dénuder
l’extrémité du câble KT1-A sur la lon-
gueur L=6mm (ill. 5)
Cut the cable 4 to the desired nominal
length and strip KT1-A end of cable to
length L=6mm with cable stripper.
