Multi-Contact MA128 - Manuel (Page 4)

Advanced Contact Technology
4 / 8 www.multi-contact.com
7
9
8
10
6

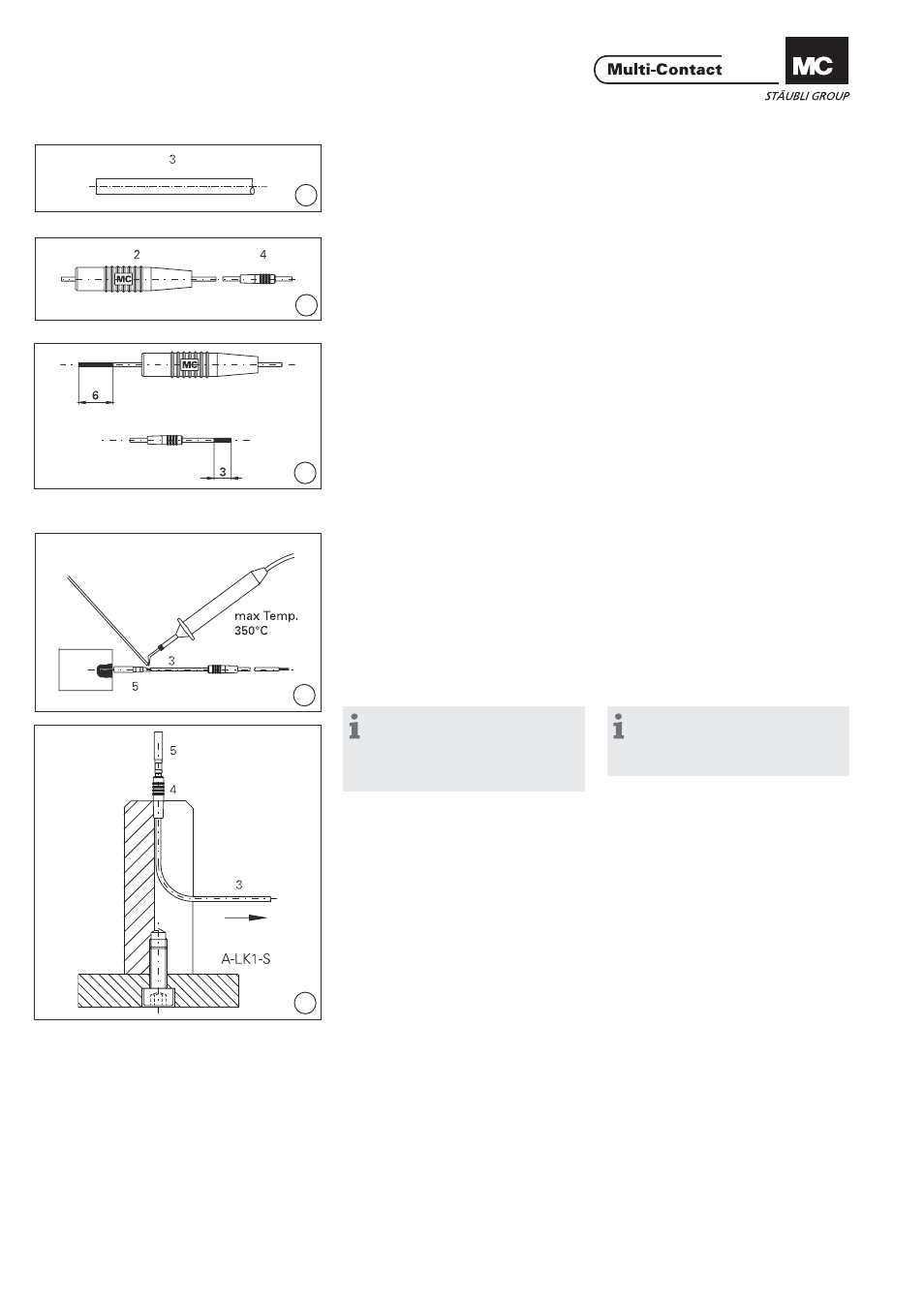

Préparation du câble Preparation of the cable
(ill. 6)
Couper le câble 3 à la longueur
prévu e. (ill. 6)
Cut the cable 3 to the desired nominal
length.
(ill. 7)
Enfi ler les isolants 2 et 4 sur le câble. (ill. 7)
Slide insulators 2 and 4 onto cable.
(ill. 8)
Avec la pince à dénuder, dénuder l’ex-
trémité du câble KT1-S sur la longueur
L=3mm et l’extrémité KT405-BK sur
L=6mm. (ill. 8)
Strip KT1-S end of the cable to length
L=3mm and KT405-BK end to L=6mm
with cable stripper.
Montage Assembly
(ill. 9)
Souder le câble 3 dans la douille 5.
Température de soudure max.: 350°C. (ill. 9)
Solder cable 3 in socket 5. Max. solder
temperature: +350°C.
La douille et la zone de soudure
doiven t être exemptes de coulures
liées à la soudure. Socket and solder area should be free
from excess solder.
Remarque:
Une broche Ø 0.7mm fi xée sur
un support permet de maintenir
la douille 5 en position lors de la
soudure.
Note:
For soldering purposes a fi xed pin
Ø 0.7mm can be used to hold the
socket 5 in position.
(ill. 10)
Introduire le capuchon isolant 4 et le
câble 3 soudé sur la douille 5 dans
l’outil auxiliaire A-LK1-S. Introduire
la douille dans le capuchon isolant et
tirer en même temps le câble. (ill. 10)
Insert slip-n-tie insulation 4 and sol-
dered cable 3 with socket 5 into the
auxiliary tool A-LK1-S. Insert socket
into the slip-n-tie insulation and pull
simultneously the cable.
