11 Recherche d’erreurs SMA Solar Technology AG
76 WB3-5TL-21-IA-fr-10 Instructions d’installation

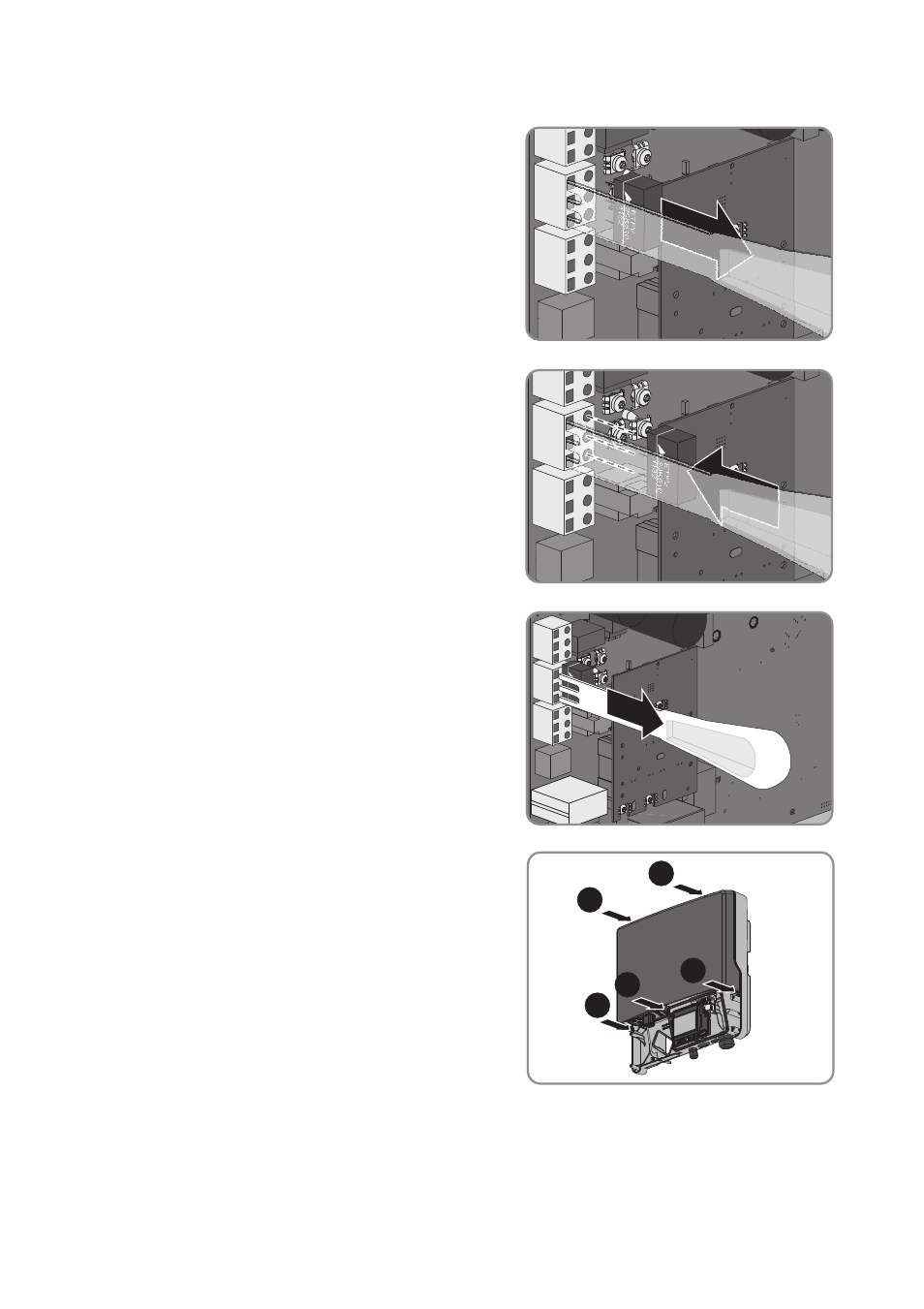

5. Sortez la varistance de la plaque à bornes.
6. Enfichez la nouvelle varistance dans la borne.
Pour cela, le marquage de la varistance doit être
dirigé vers la gauche, vers le boîtier.
7. Retirez l’outil d’insertion des contacts du bloc de
jonction.
8. Placez le couvercle supérieur du boîtier à l’aide de
cinq vis et rondelles autobloquantes sur le boîtier et
vissez-les solidement à l’aide d’une clé pour vis à
six pans creux (ouverture de 4) en respectant
l’ordre des étapes 1 à 5. Les dents des rondelles
autobloquantes doivent pointer en direction du
couvercle du boîtier.
9. Remettez l’onduleur en service (voir chapitre 10).
ETFV 20K510 1
132
ETFV 20K510 1
132
ETFV 20K510 1 132
3
5
4
2
1
