SMA Solar Technology AG 6 Raccordement électrique
Instructions d’installation WB3-5TL-21-IA-fr-10 29
6.2.2 Vue intérieure

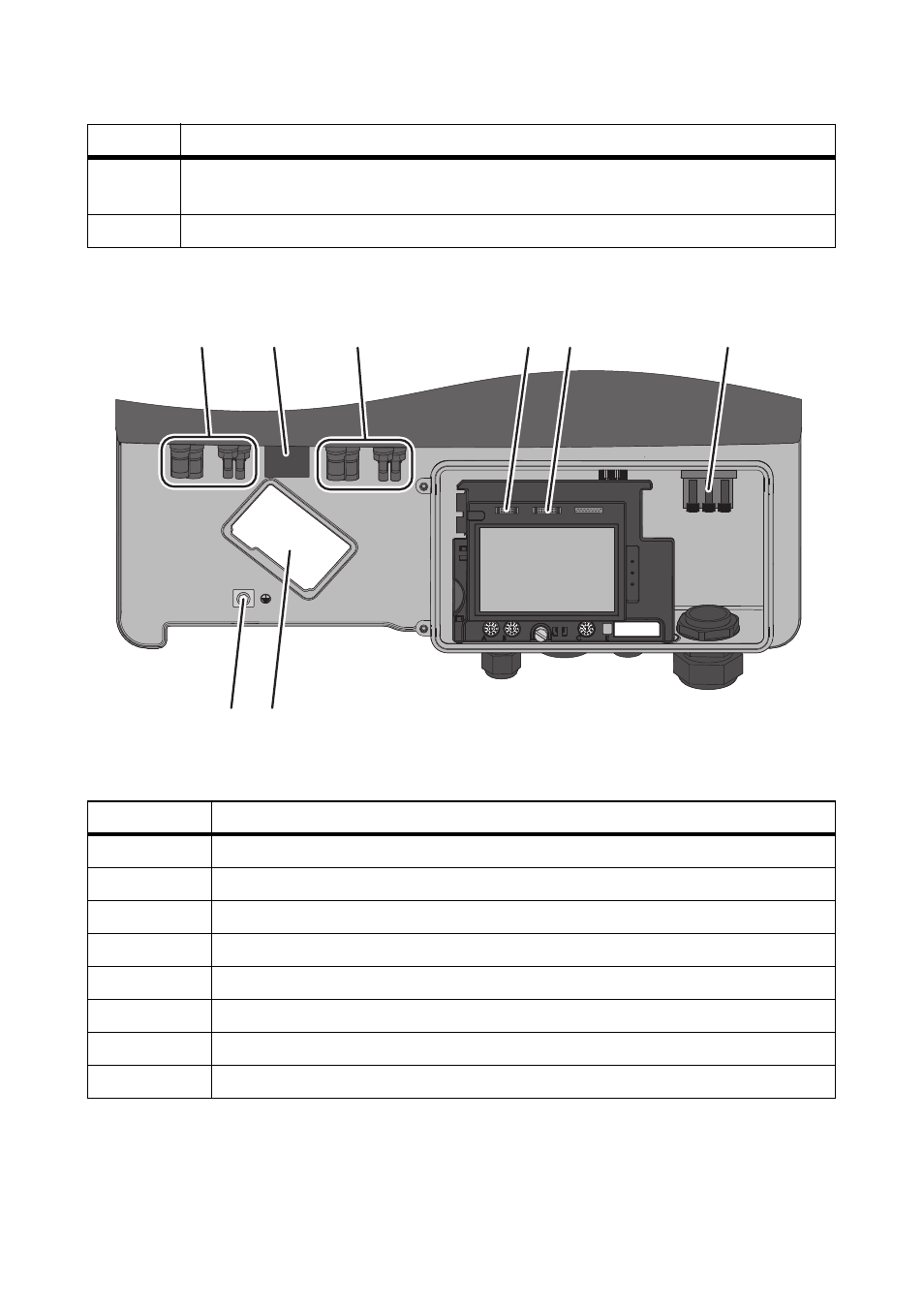

Figure 11 : Zones de raccordement situées à l’intérieur de l’onduleur
C Ouverture du boîtier avec plot de remplissage pour le raccordement à l’interface de
communication
D Presse-étoupe M32 x 1,5 pour le raccordement au réseau électrique public
Position Description
A Deux connecteurs DC positifs et deux connecteurs DC négatifs, entrée A
B Embase de raccordement de l’ESS
C Deux connecteurs DC positifs et deux connecteurs DC négatifs, entrée B
D Embase pour le raccordement de l’interface multifonction
E Embase pour le raccordement de l’interface de communication
F Plaque à bornes pour le raccordement du câble AC
G Logement d’intégration du ventilateur installé ultérieurement
H Borne de terre pour la mise à la terre supplémentaire de l’onduleur
Position Description
B A C D E F
G H
