4. Serrez fermement le serre-câble avec la vis et vissez
solidement la rondelle autobloquante (couple de
serrage : 6 Nm). Les dents de la rondelle
autobloquante doivent pointer en direction du
serre-câble.
6.4 Raccordement DC
6.4.1 Raccordement du câble de raccordement au connecteur DC

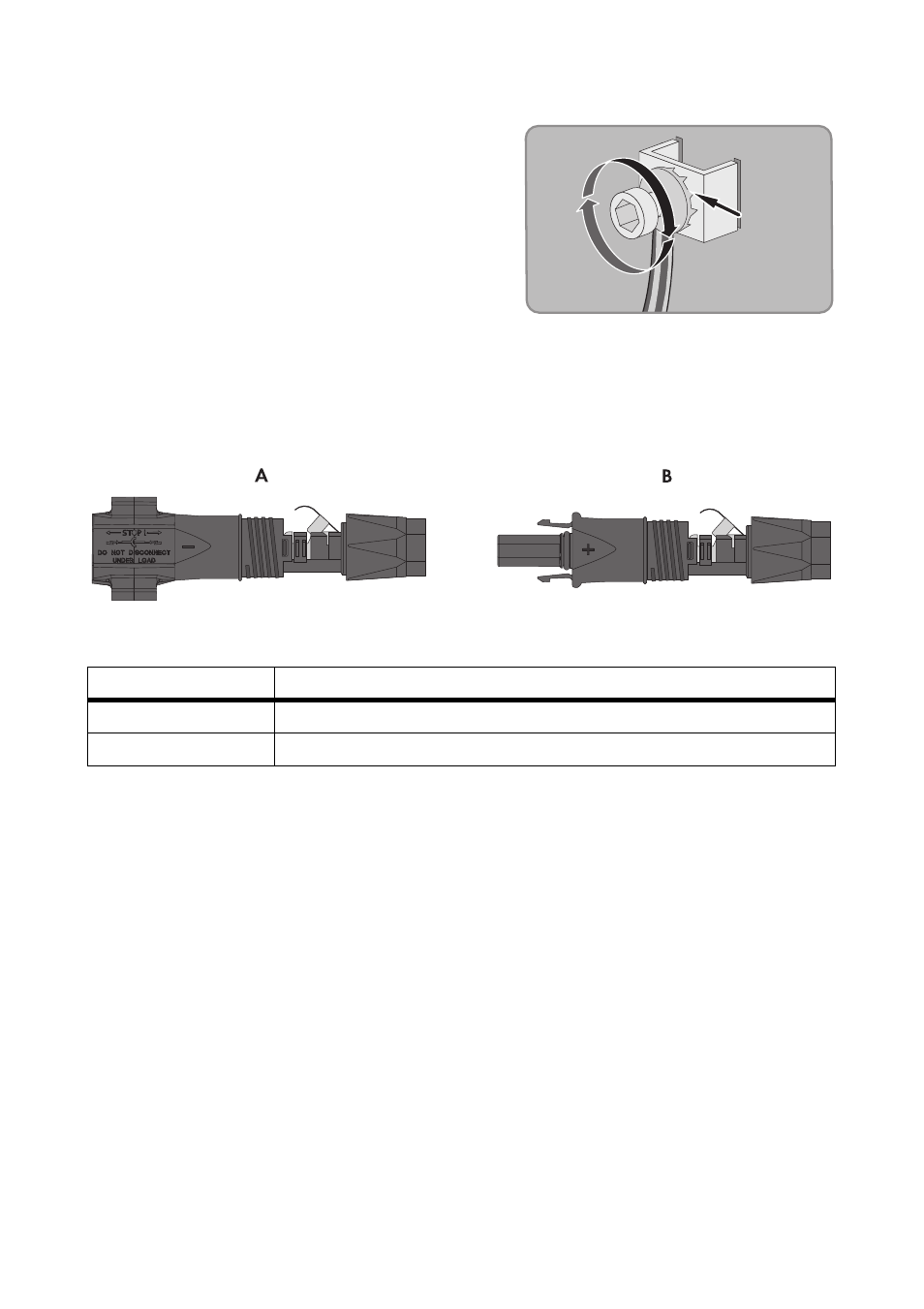

Figure 12 : Connecteurs DC
Matériel nécessaire (non compris dans le contenu de la livraison) :
☐ Deux câbles PV1-F pour le raccordement du redresseur (longueur maximale : 30 m)
☐ Deux câbles PV1-F pour ponter les entrées DC de l’onduleur (longueur : 25 cm à 35 cm)
Exigences en matière de câbles :
☐ Diamètre extérieur : 5 mm à 8 mm
☐ Section du conducteur : 2,5 mm² à 6 mm²
Affectation des câbles PV1-F aux connecteurs DC :
• Pour effectuer le raccordement du redresseur à un connecteur DC positif, utilisez un câble
PV1-F.
• Pour effectuer le raccordement du redresseur à un connecteur DC négatif, utilisez un câble
PV1-F.
• Raccordez les deux extrémités du câble PV1-F aux deux connecteurs DC positifs pour ponter
les entrées DC.
• Raccordez les deux extrémités du câble PV1-F aux deux connecteurs DC négatifs pour ponter
les entrées DC.
Position Description
A Connecteur DC négatif
B Connecteur DC positif
