5 Montage SMA Solar Technology AG
26 WB3-5TL-21-IA-fr-10 Instructions d’installation
• Montez l’onduleur dans l’une des positions de montage autorisées. L’écran doit se trouver à la
hauteur de vos yeux.
☑ Les positions de montage autorisées évitent la pénétration d’humidité à l’intérieur de
l’onduleur.
☑ Le montage de l’écran à la hauteur des yeux vous permet de visualiser sans problème les
messages qui s’y affichent et les signaux des DEL.
5.2 Montage de l’onduleur
Dispositif antivol :
Afin de protéger l’onduleur contre les risques de vol, vous pouvez le fixer au support mural à l’aide
d’un cadenas. Le cadenas permet d’attacher solidement l’onduleur au support mural.
Le cadenas doit remplir les conditions suivantes :
☐ Le matériau doit être résistant à la corrosion.
☐ L’anneau doit être en acier trempé.
☐ Le cylindre de serrure doit être sécurisé.
☐ En cas de montage en extérieur, le cadenas doit être résistant aux intempéries.
☐ La durée de vie du cadenas doit correspondre à celle de l’onduleur.

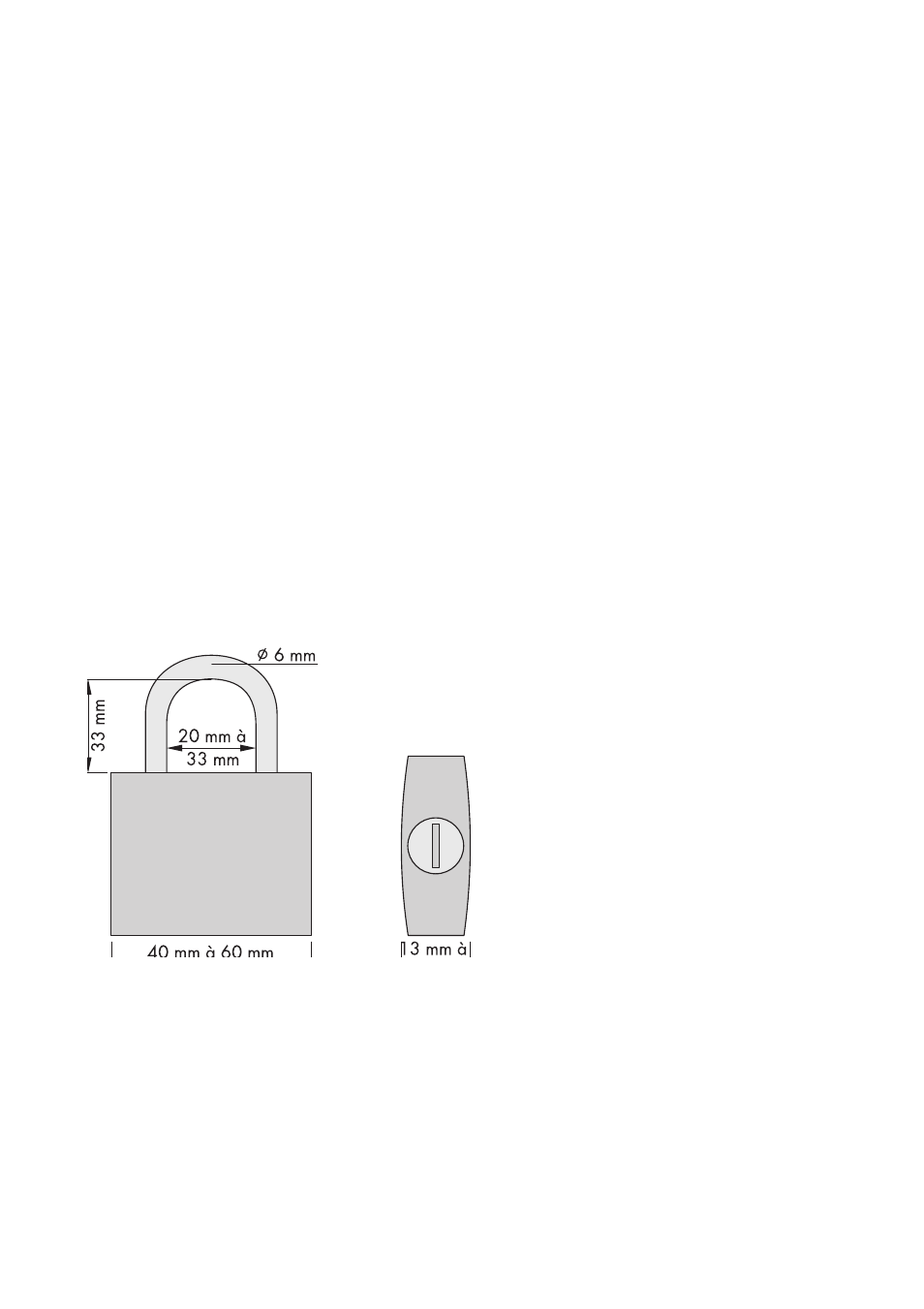

Figure 9 : Dimensions du cadenas pour le dispositif antivol
Matériel de montage supplémentaire nécessaire (non compris dans la livraison) :
☐ Trois vis adaptées au support (d’au moins 6 mm de diamètre)
☐ Trois rondelles adaptées aux vis (d’un diamètre extérieur minimal de 18 mm)
☐ Trois chevilles adaptées au support
☐ Si l’onduleur doit être sécurisé contre le vol, au moins un cadenas.
1. Assurez-vous qu’aucune conduite susceptible d’être endommagée par le perçage ne se trouve
dans le mur.
