6 Raccordement électrique SMA Solar Technology AG
32 WB3-5TL-21-IA-fr-10 Instructions d’installation

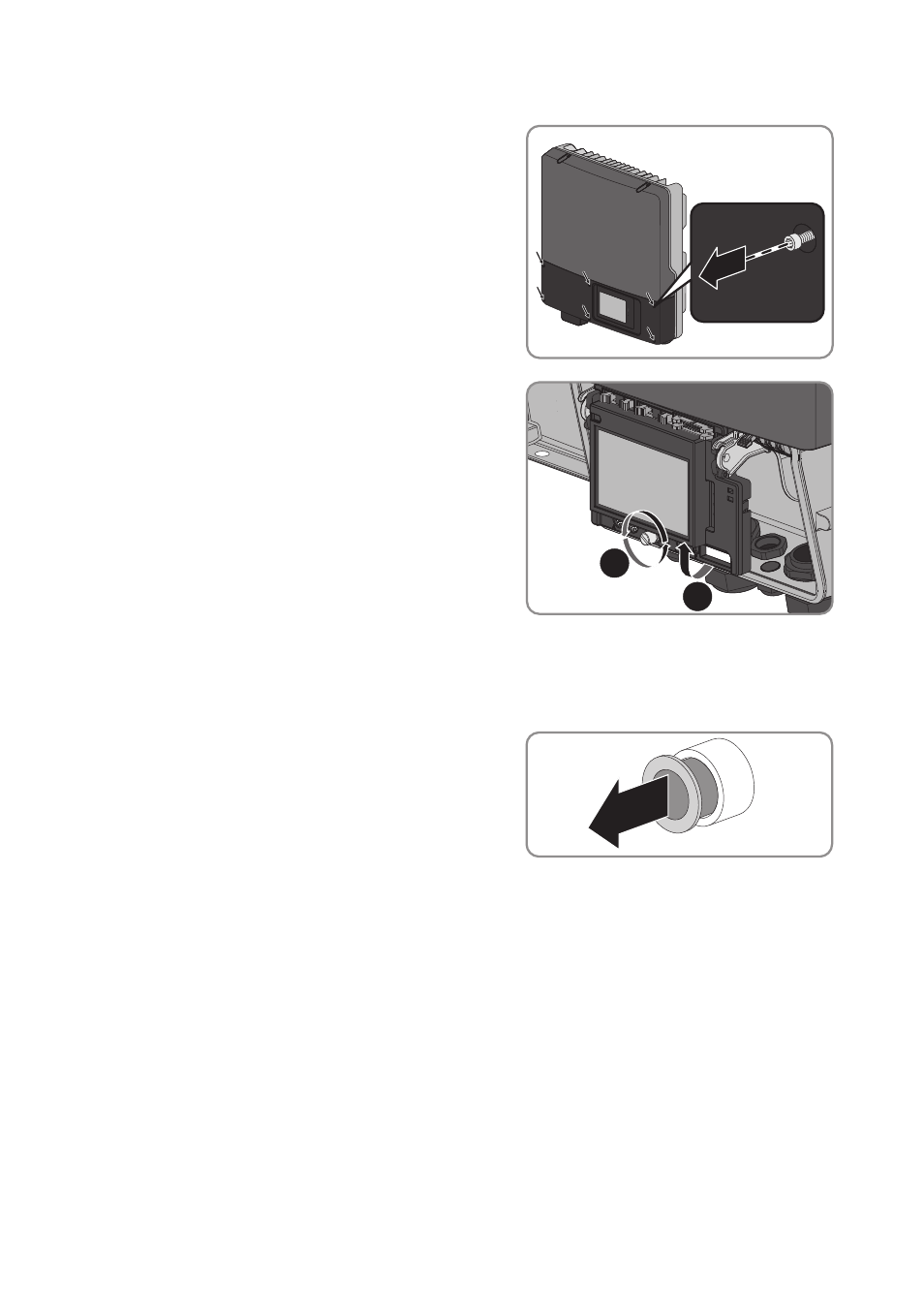

4. Desserrez les six vis du couvercle inférieur du
boîtier à l’aide d’une clé pour vis à six pans creux
(ouverture de 3) et retirez le couvercle du boîtier.
5. Pour disposer de suffisamment d’espace pour le
raccordement, relevez l’écran. Pour ce faire,
desserrez la vis de l’écran.
☑ L’écran s’encliquette.
6. Si le câble AC présente un diamètre compris entre 15 mm et 21 mm, retirez l’élément du joint
inséré dans le presse-étoupe AC :
• Dévissez l’écrou-raccord du presse-étoupe AC.
• Retirez l’élément du joint inséré dans le
presse-étoupe AC.
• Vissez l’écrou-raccord sur le presse-étoupe AC en laissant un peu de jeu. Ne vissez pas
l’écrou-raccord à fond.
7. Dénudez le câble AC.
8. Raccourcissez L et N de 5 mm.
9. Dénudez L, N et PE sur une longueur de 12 mm.
10. Introduisez le câble AC dans l’onduleur à travers le presse-étoupe. Au besoin, dévissez
légèrement l’écrou-raccord du presse-étoupe.
1
2
