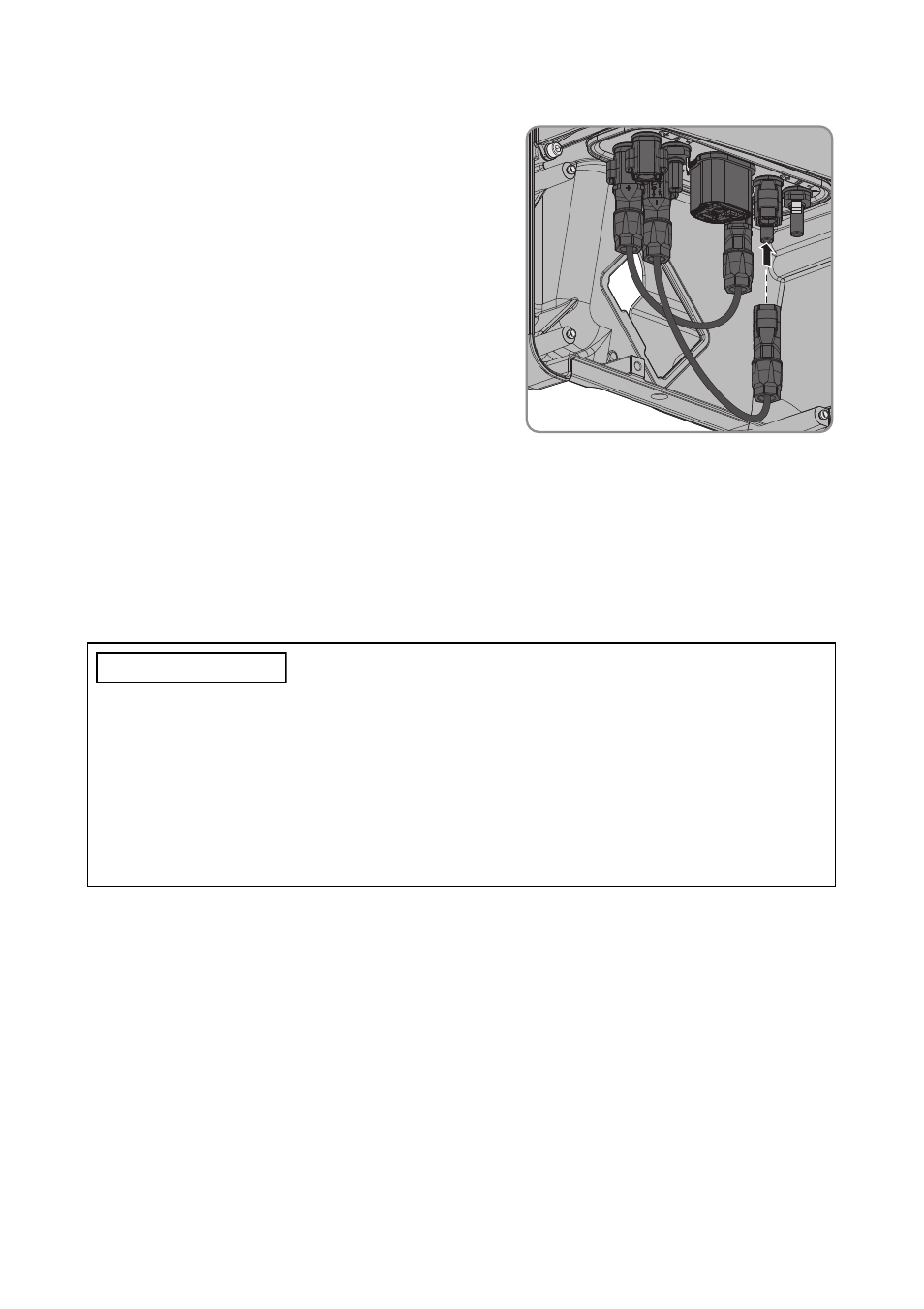

6. Reliez le connecteur DC négatif de l’entrée A au
connecteur DC négatif de l’entrée B.
6.4.3 Raccordement du redresseur
Conditions requises :
☐ Les entrées DC situées à l’arrière de l’onduleur doivent être pontées.
☐ Le câble de raccordement positif du redresseur doit être équipé d’un connecteur DC positif.
☐ Le câble de raccordement négatif du redresseur doit être équipé d’un connecteur DC négatif.
136%&/$&
Risque de destruction de l’onduleur par surtension
Si la tension en circuit ouvert de l’installation dépasse la tension d’entrée maximale de l’onduleur,
l’onduleur peut être endommagé par une surtension.
• Installez une protection contre les surtensions entre l’onduleur et le redresseur.
• Si la tension en circuit ouvert de l’installation dépasse la tension d’entrée maximale de
l’onduleur, ne raccordez pas de câble DC au niveau de l’onduleur et contrôlez le
dimensionnement de l’installation.
