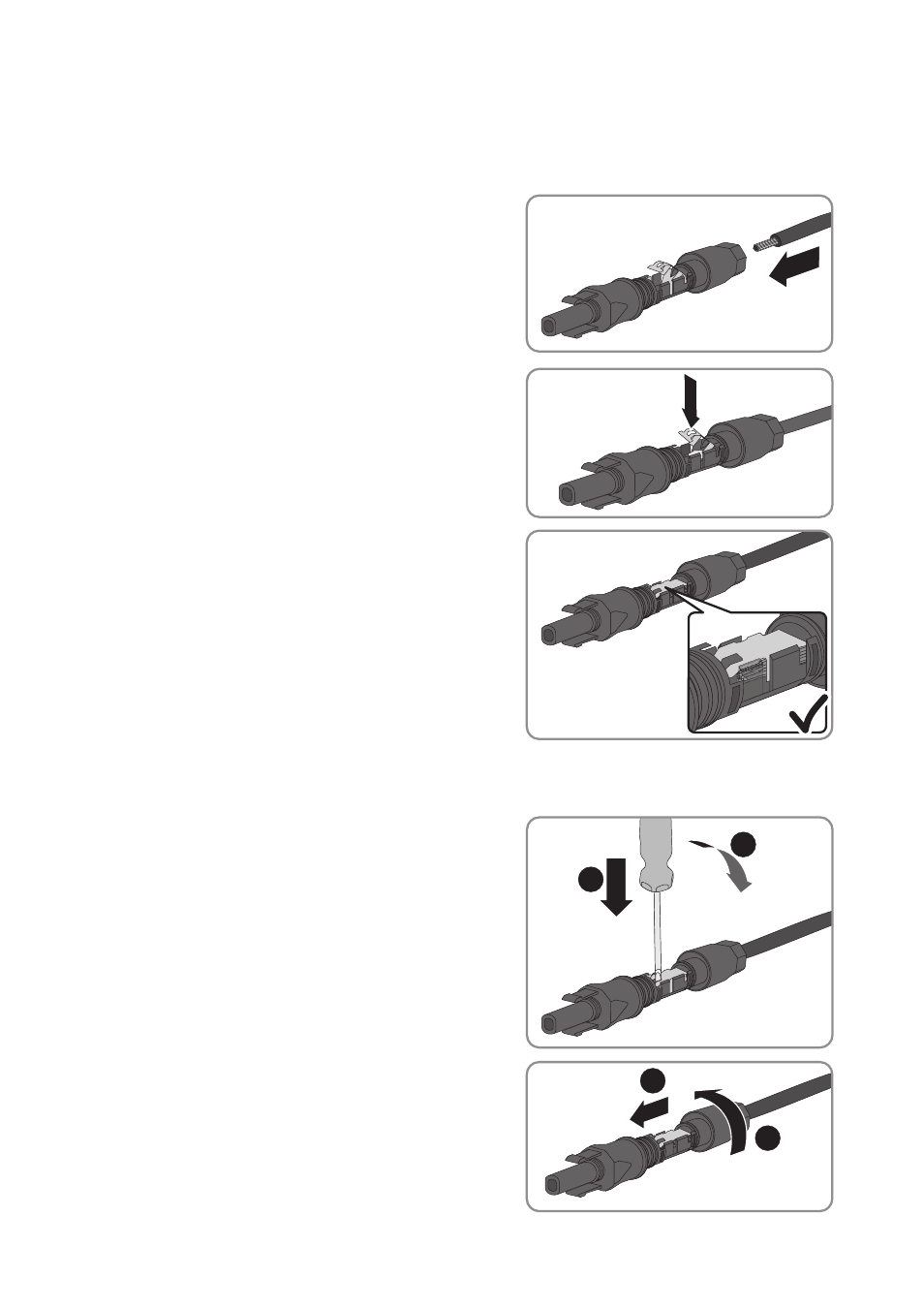

Raccordez chaque câble de raccordement au connecteur DC correspondant en procédant comme suit.
1. Dénudez le câble sur une longueur de 12 mm.
2. Insérez le câble dénudé dans le connecteur DC
jusqu’à la butée. Ce faisant, veillez à ce que le
câble dénudé et le connecteur DC présentent la
même polarité.
3. Appuyez sur le serre-câble vers le bas.
☑ Le serre-câble s’encliquette de façon audible.
☑ La tresse est visible dans la chambre du
serre-câble.
✖ La tresse n’est pas visible dans la chambre du serre-câble ?
Le câble n’est pas correctement positionné.
• Desserrez le serre-câble. Pour ce faire,
insérez un tournevis (largeur de lame :
3,5 mm) dans le serre-câble et ouvrez-le en
faisant levier.
• Sortez le câble et recommencez à partir du
point 2.
4. Poussez l’écrou-raccord dans le filet et serrez-le
(couple : 2 Nm).
+
+
+
+
