Surveillance de l’installation SMA Technologie AG
Page 36 SB5000TL-11:FD0105 Instructions de service
Conditions préalables : Les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’une powerline Piggy-Back. L‘installation est décrite de façon exhaustive
dans la documentation du Sunny Boy Control Light.
6.4 Sunny Boy Control
C’est l’enregistreur de données pour les installations PV comportant un nombre
maximal de 50 Sunny Boys ou Sunny Mini Centrals. La liaison entre le Sunny Boy
Control Light et les Sunny Boys ou les Sunny Mini Centrals peut être assurée des
manières suivantes :
Communication powerline « sans fil » via la ligne réseau
Conditions préalables : tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’une powerline Piggy-Back.
RS485 communication par câble
Conditions préalables : Tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un Piggy-Back RS485, le Sunny Boy Control doit être équipé d’un RS485
Piggy-Back au niveau de l’interface « COM 1 - Sunny Boy ».

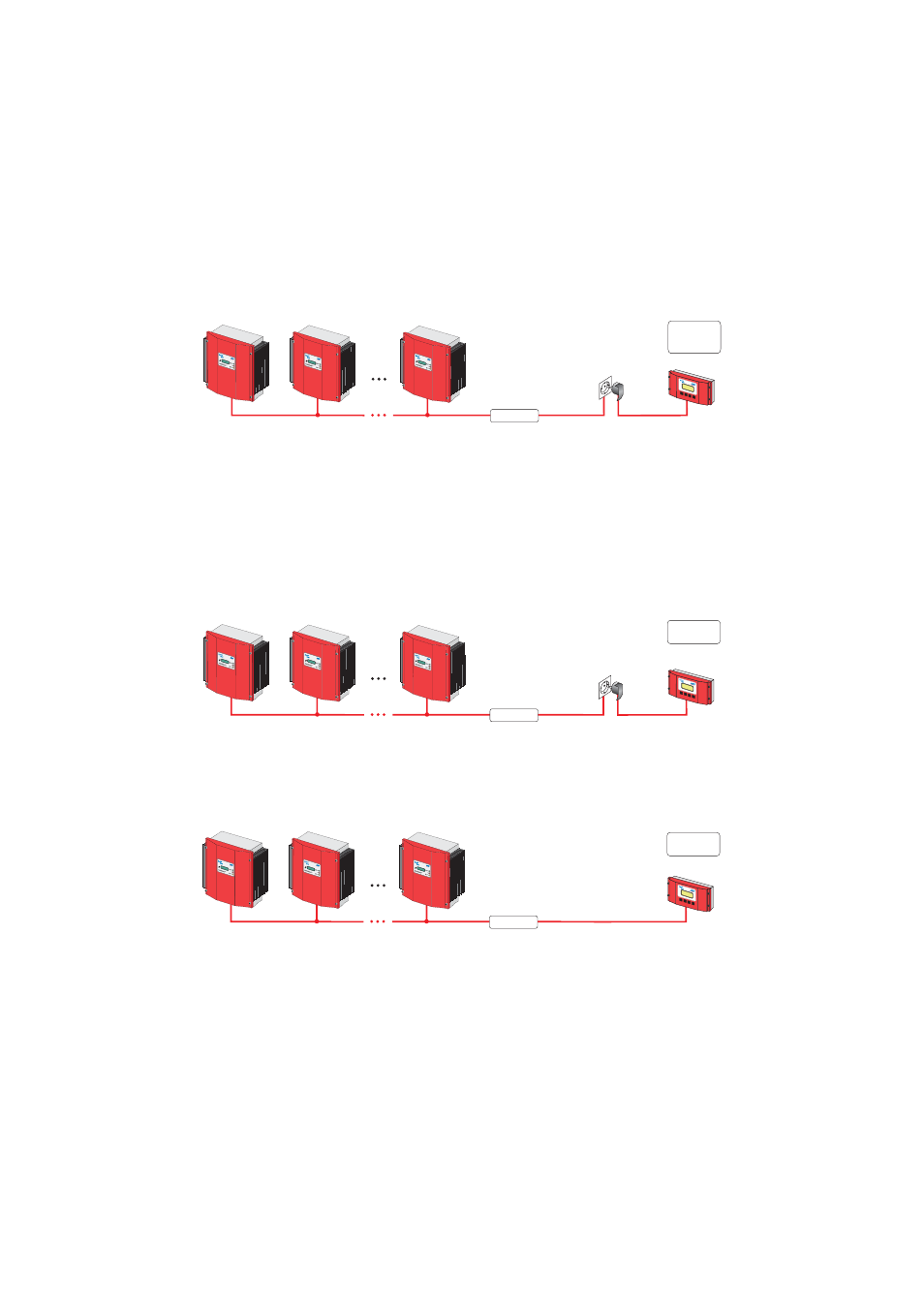

6.5 Sunny Boy Control Plus
max. 10
Sunny Boy
Control
Light
Powerline
PAC 127 3 W
Erdschluss Earth Faul t
Ar t.-Nr .: 8 6 -00 Erdschlus s Earth Faul t Ar t.-Nr .: 8 6-00 Erdschluss Earth Faul t
A rt .- N r. : 8 6-0 0
max. 50
Sunny Boy
Control
Powerline
PAC 127 3 W
Erdschlus s Earth Fault
Ar t.-Nr .: 8 6 -00 Erdsch luss Earth Faul t
Ar t.-Nr .: 8 6-00 Erdschlu ss Earth Fault
A rt .- N r. : 8 6 -0 0
max. 50
Sunny Boy
Control
RS485
PAC 127 3 W
Erdschluss
Earth Fau lt
Ar t.-N r.: 8 6 -00 Erdschluss
Earth Fault
Ar t.-N r.: 8 6-00 Erdschluss
Earth Fault
Ar t. -N r. : 8 6 -0 0
