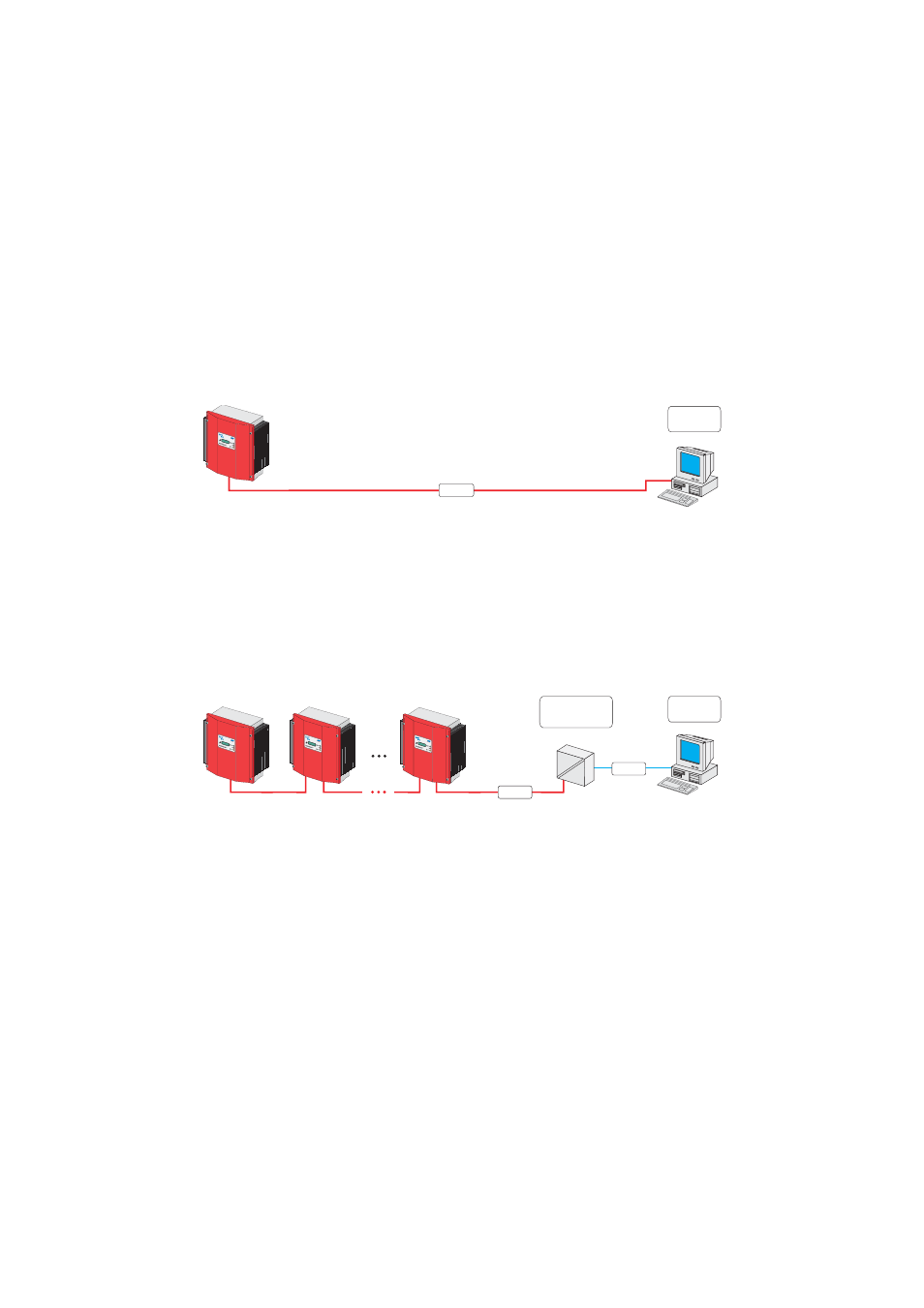

6.1.2 Sunny Data via RS232
Communication par câble
(un seul Sunny Boy 5000TL Multi-String)
Conditions préalables : Le Sunny Boy et le Sunny Mini Central doivent être équipés
d’un RS232 Piggy-Back, le raccordement à un PC étant généralement effectué
directement sur le port COM1 ou COM2 du PC. L’installation du câble RS232 est
décrite dans les instructions de montage du Sunny Boy 5000TL Multi-String.
6.1.3 Sunny Data via RS232
Communication par câble
(jusqu’à 50 Sunny Boys ou Sunny Mini Centrals)
Conditions préalables : tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un RS485 Piggy-Back, le raccordement au PC étant généralement assuré
par un convertisseur d’interface RS485/RS232 sur le port COM1 ou COM2.
L’installation du câble RS485 est décrite dans les instructions de montage du Sunny
Boy 5000TL Multi-String.
PC avec
Sunny Data
Erdschluss Earth Faul t
Ar t.-Nr .: 8 6-00
RS232
max. 50
PC avec
Sunny Data
Convertisseur
d’interface
(RS232/RS485)
RS232
RS485
