SMA Technologie AG Description de l’appareil
Instructions de service SB5000TL-11:FD0105 Page 25
Variation de courant différentiel résiduel

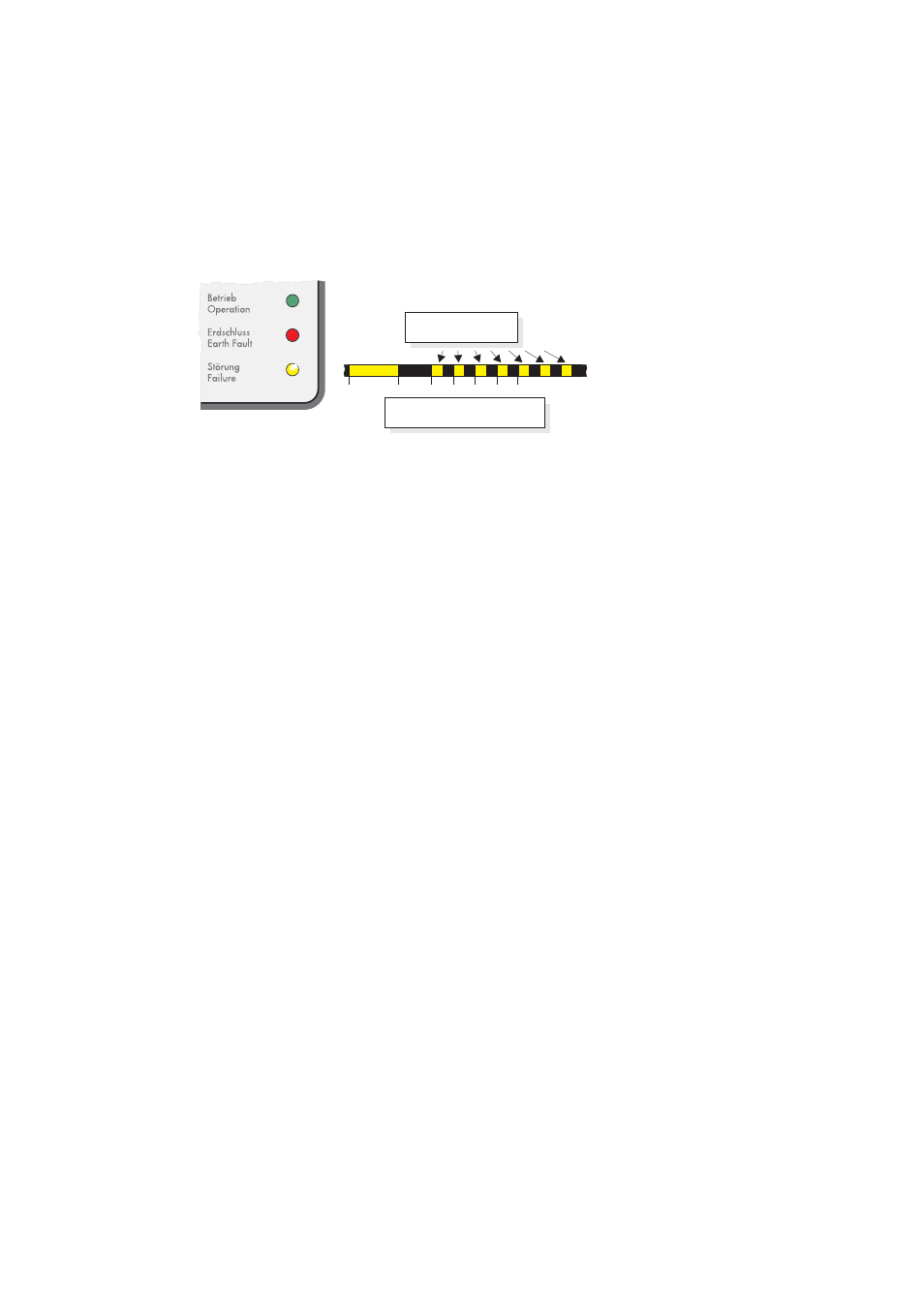

La LED jaune de perturbation s’allume pendant 5 secondes au moment où la
perturbation survient, puis commence à émettre le code clignotant, restant éteinte
pendant 3 secondes puis clignotant brièvement sept fois. Ce code est émis trois fois
d’affilée. Si la perturbation persiste, le message est réitéré.
Ayant détecté un courant différentiel résiduel, le Sunny Boy 5000TL Multi-String a
immédiatement coupé l’alimentation du réseau. L’ampèremètre de courant
différentiel résiduel intégré au Sunny Boy surveille le courant de décharge contre la
terre, depuis le raccordement du Sunny Boy jusqu’au générateur solaire. Cette
protection des personnes supplémentaire réagit à une variation du courant
différentiel résiduel de I
∆N
> 30 mA et déconnecte le Sunny Boy du réseau en 0,2
secondes.
3.4 Affichage de l’écran optionnel
5 s 3 s 1 s 1 s 1 s 1 s 1 s 1 s
LED on LED off
La LED jaune s’allume
brièvement 7 fois
Le message est répété 3 fois et
puis recommence du début
