Description de l’appareil
SMA
Technologie AG
Page 12
SB5000TL-11:FD0105
Instructions de service
Les caractéristiques nominales du courant, de la tension et de la puissance des trois
strings peuvent différer dans la mesure où elles restent en deçà des valeurs limites
indiquées au chapitre 6 « Surveillance de l’installation » (Page 33).

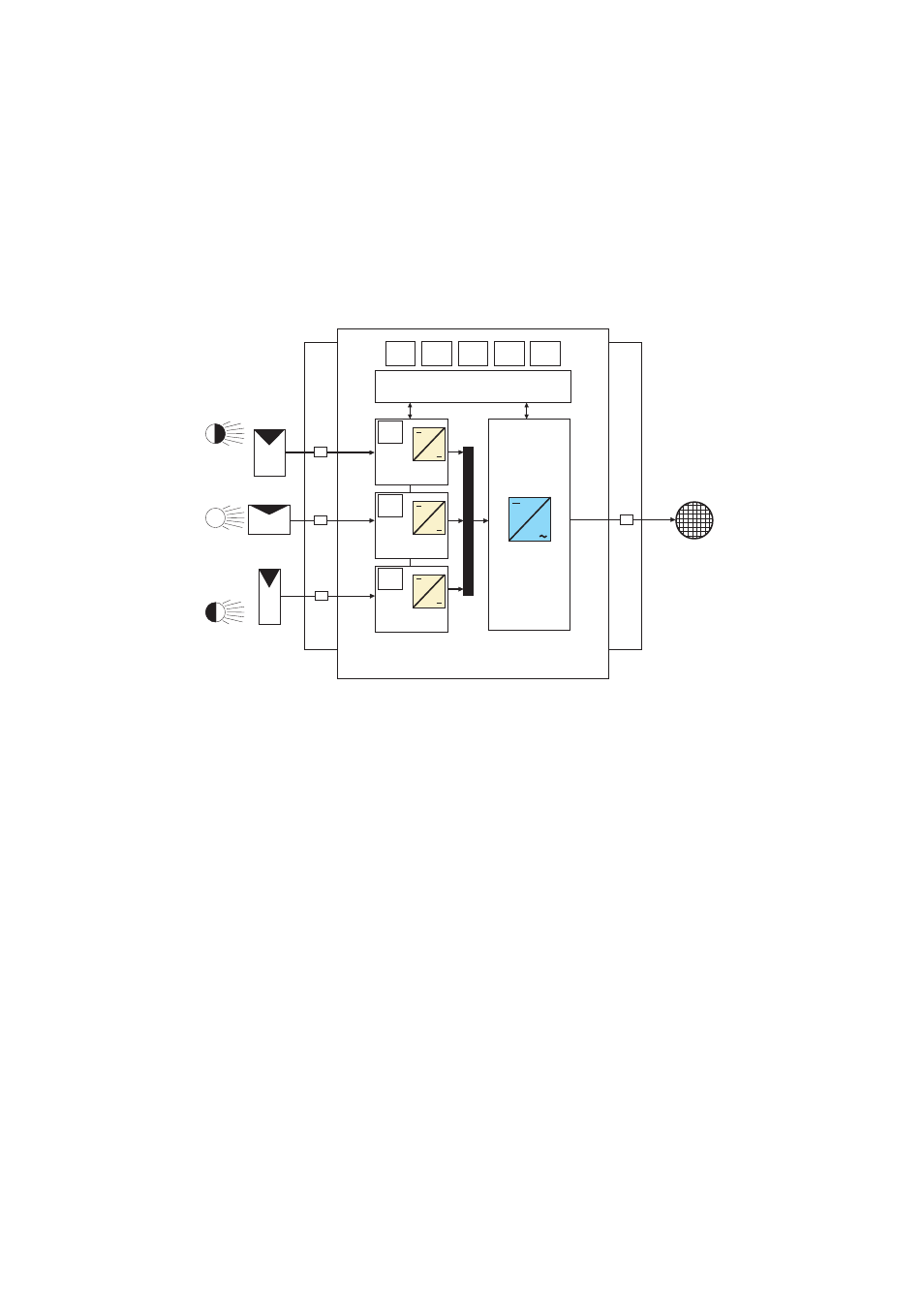

Figure 3.2: Schéma fonctionnel et utilisation typique du Sunny Boy 5000TL Multi-
String
L’énergie transformée dans les trois parties d’entrée (« actionneurs DC ») est
transmise au réseau raccordé par le biais d’un groupe d’onduleurs commun.
Cette répartition maintient à bas niveau les prix spécifiques et permet une conduite
optimale de l’exploitation.
MPP
MPP
MPP
Actionneur DC
Actionneur DC
Actionneur DC
Réseau public
Onduleur commun
Bus DC
String A
String B
String C
DC
DC
DC
AC
Conduite de l’exploitation et commande du système
Régulateur
du courant
de réseau
ENS
Commu-
nication
FI
Système
de con-
trôle BFS
