3 Description de l’appareil
3.1 Utilisation conforme
Le Sunny Boy 5000TL Multi-String sert à alimenter un réseau basse tension de
230 V / 50 Hz en énergie solaire transformée par conversion photovoltaïque. Ne
pas dépasser les valeurs limites indiquées au chapitre 7 « Caractéristiques techniques
» (Page 41).

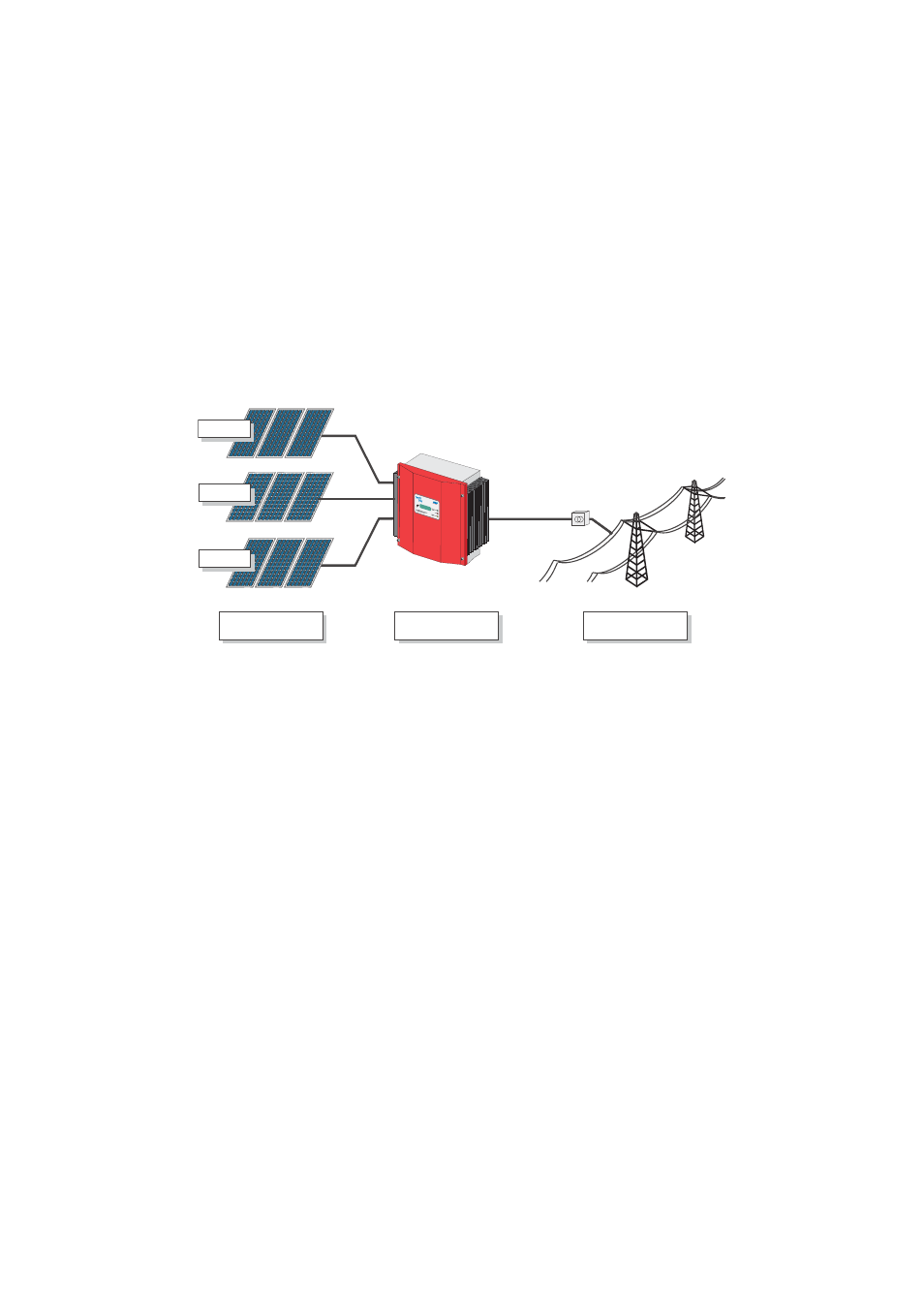

Figure 3.1: Principe d'une installation solaire couplée au réseau comportant un
Sunny Boy 5000TL Multi-String
Toute utilisation du Sunny Boy 5000TL Multi-String autre que celle pour laquelle il est
prévu entraînera une expiration des droits à la prestation de garantie.
3.2 Montage de l’appareil
Sur toute la ligne des produits Sunny Boy, nous avons accordé une grande
importance à un design sobre et fonctionnel. Le modèle de base du Sunny Boy
5000TL Multi-String se contente lui-aussi d’un affichage de statut composé de trois
LEDs qui a fait ses preuves. Un affichage de texte en clair est disponible en option.
C’est volontairement que l’appareil est dénué d’éléments de commande.
Comme il est représenté ci-dessous de façon schématique, il est possible de raccorder
au Sunny Boy 5000TL Multi-String trois strings indépendants. Etant donné qu’un
régulateur MPP individuel est affecté à chacune des entrées, les types de panneaux
utilisés et leur orientation peuvent différer.
Erdschluss Earth Fault
Ar t.- Nr .: 8 6 -00
Sunny Boy 5000TL
Multi-String
Réseau électrique
String A
String B
String C
Panneaux
photovoltaïques
