SMA Technologie AG Description de l’appareil
Instructions de service SB5000TL-11:FD0105 Page 15
3.3.2 Etats de service critiques, perturbés
Un concept de sécurité complet a réussi à réduire à un seul le nombre des états

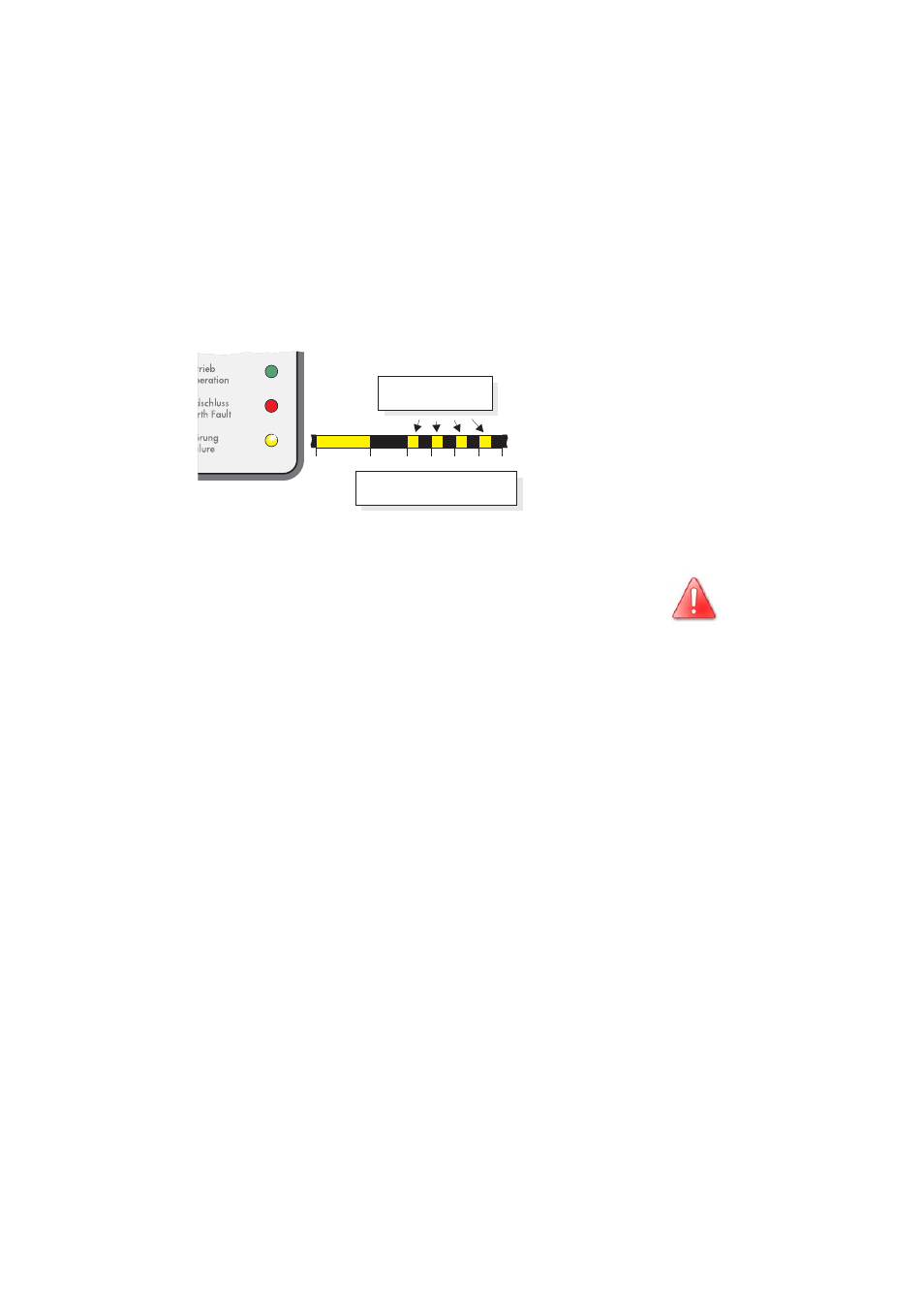

critiques : la présence d’une tension trop élevée du générateur PV. Elle est signalisée
par le code clignotant suivant de la LED jaune :
La LED jaune de
perturbation s’allume
pendant 5 secondes au
moment où la perturbation
survient puis commence à
émettre le code clignotant,
restant éteinte pendant 3
secondes puis clignotant
brièvement quatre fois. Ce
code est émis trois fois
d’affilée. Si la perturbation
persiste, le message est réitéré.
3.3.3 Etats de service incritiques, perturbés
Tous les autres codes d’affichage signalisent des états erronés ne présentant
généralement pas de danger grave pour les personnes ou les appareils mais dont
l’origine ne doit pas moins être déterminée et supprimée immédiatement.
Malgré toutes les précautions prises, d’autres défauts ne pouvant pas être signalisés
peuvent survenir (par ex. défaillance de l’affichage de statut). Pour que ce genre de
dysfonctionnements n’échappe pas à la détection, nous conseillons à l’exploitant de
vérifier, en s’aidant des explications du chapitre 3.3.4 « Description des états de
service » (Page 16), si les affichages des états de fonctionnement normaux sont
plausibles (une LED verte allumée de nuit signalise par ex. un défaut, de même
qu’une absence de LED allumée sous un soleil rayonnant).
Des diagnostics plus détaillés sont possibles à l’aide des options de communication
décrites au chapitre 6 « Surveillance de l’installation » (Page 33).
Dans un tel cas de figure, séparer immédiatement le
générateur PV de façon appropriée du Sunny Boy 5000TL
Multi-String !
5 s 3 s 1 s 1 s 1 s 1 s
LED on LED off
La LED jaune s’allume
brièvement 4 fois
Le message est répété 3 fois et
puis recommence du début
