8.1.1 Explication des symboles d’état
Ce chapitre explique la signification des différents symboles d’état de l’interface Web de la
Sunny WebBox. Dans les exemples suivants, le symbole d’un Sunny Boy est représenté à chaque fois.
L’interface utilisateur du Sunny Boy affiche d’autres appareils de l’installation PV avec leurs symboles
correspondants.
8.1.2 État de l’installation
Sous « Installation » dans le tableau « État », vous pouvez consulter le statut de l’ensemble de
l’installation PV. Si des appareils de l’installation présentent l’état Erreur, Dysfonctionnement ou
Avertissement, le nombre d’appareils concernés s’affiche à côté du symbole correspondant et le
numéro de série d’un des appareils concernés est indiqué.
8.1.3 Arborescence de la structure et arborescence des appareils
Dans l’arborescence de la structure et dans l’arborescence des appareils, vous pouvez appeler des
données supplémentaires sous « Installation > Appareils » :

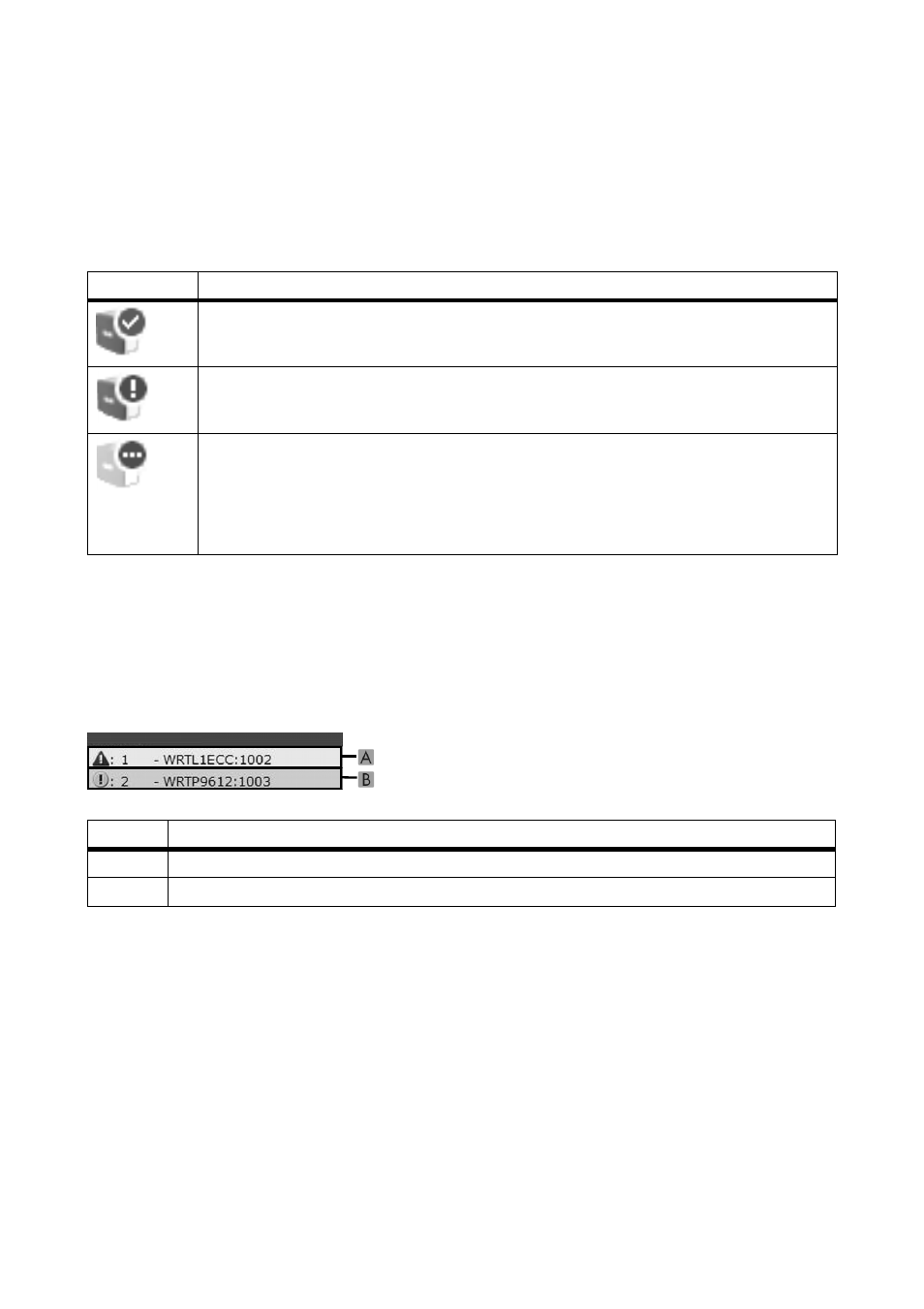

Symbole Explication
Ce symbole indique que l’onduleur est opérationnel et qu’il communique avec la
Sunny WebBox.
Ce symbole indique que l’onduleur communique bien avec la Sunny WebBox,
mais qu’une erreur s’est produite dans l’onduleur.
Ce symbole s’affichera dans les cas suivants :
• L’onduleur ne communique pas avec la Sunny WebBox.
• Une erreur est survenue au niveau de la communication avec l’onduleur.
• C’est la nuit et l’onduleur est éteint.
Position Description
A
Appareils avec l’état « Erreur »
B Appareils avec l’état « Dysfonctionnement » ou « Avertissement »
