Mise en service SMA Solar Technology AG / SMA America, LLC
36 SWebBox-BA-fr-36 Manuel d’utilisation

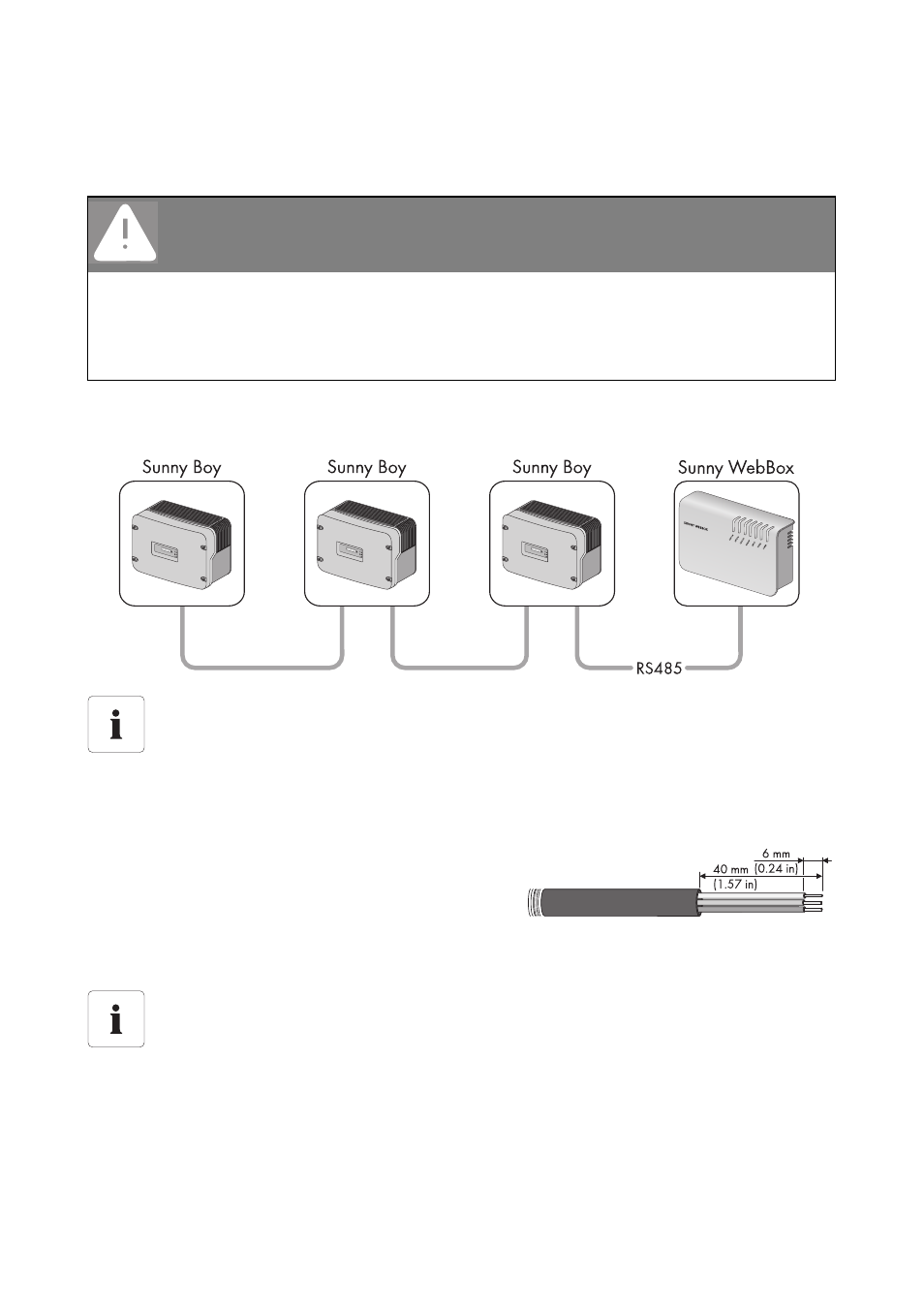

6.9.2 Raccordement de la Sunny WebBox au bus de
communication RS485
Cette partie décrit le raccordement de la Sunny WebBox au bus de communication RS485.
On suppose que la Sunny WebBox se situe à l’extrémité du bus de communication RS485.
1. Raccordez le câble au participant de bus RS485 comme décrit dans les instructions du
participant de bus.
2. Dénudez le câble de communication du RS485 sur
une longueur de 40 mm (1.57 in) du côté de la
Sunny WebBox.
3. Raccourcissez le blindage jusqu’à la gaine de câble.
4. Dénudez les extrémités de fil d’environ 6 mm (0.24 in).
DANGER
Ouvrir l’onduleur peut entraîner la mort par choc électrique.
• Tout travail sur l’onduleur doit être effectué exclusivement par une personne qualifiée
en électricité.
• Déconnectez les onduleurs côté AC et DC comme indiqué dans le manuel de
l’onduleur.
Câblage RS485 et occupation des bornes dans le système
Consultez le poster concernant le principe de câblage RS485 pour l’occupation des
bornes et le câblage dans le système.
Raccordez correctement les fils du câble à la fiche.
Notez la couleur des fils du câble de communication.
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
