SMA Solar Technology AG / SMA America, LLC Mise en service
Manuel d’utilisation SWebBox-BA-fr-36 39

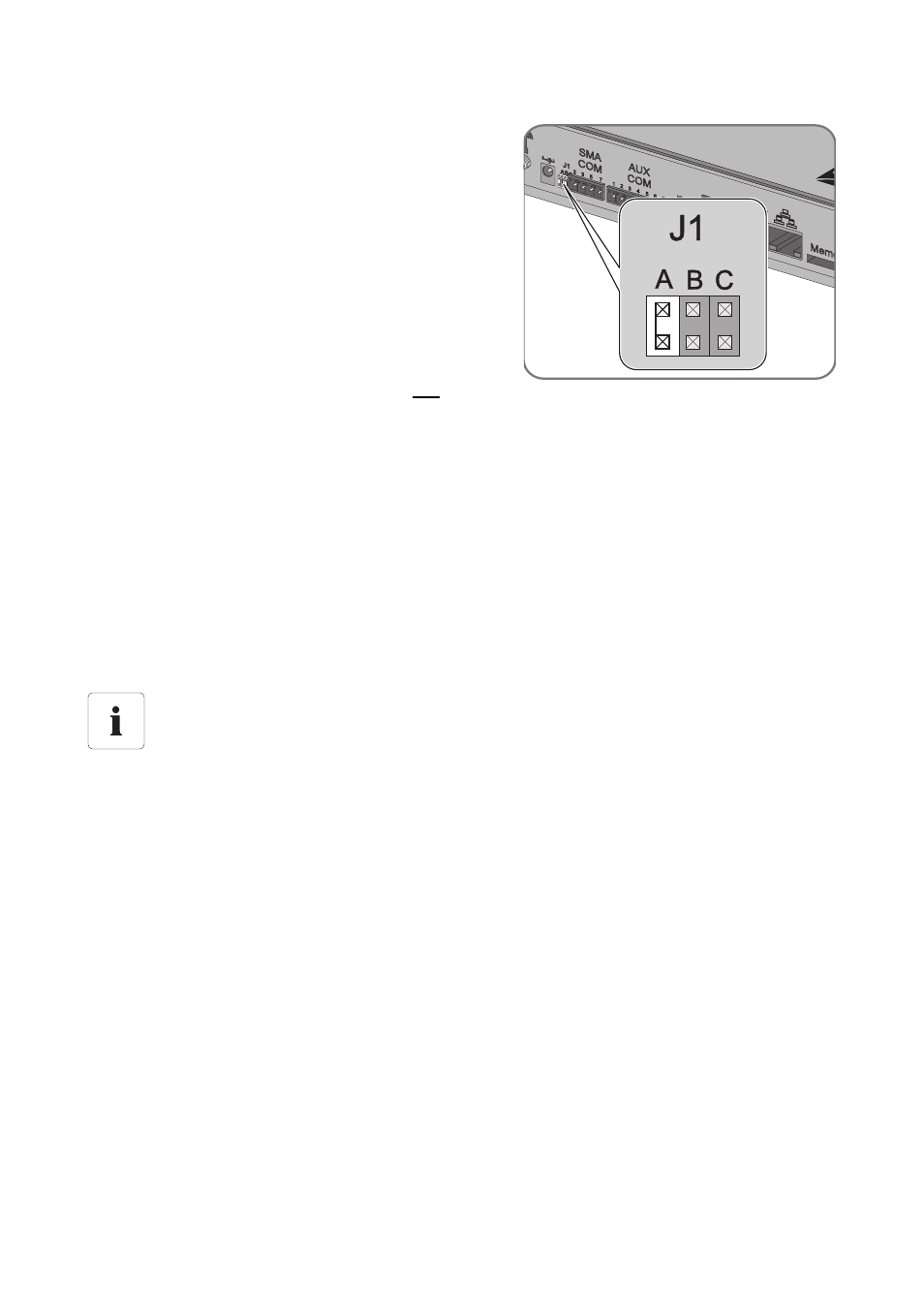

11. Selon que la Sunny WebBox se trouve à l’une des
deux extrémités du bus de communication RS485,
un cavalier doit, ou non, se trouver connecté sur
« J1A » au niveau du raccordement
« SMA COM ». À la livraison, le cavalier est
enfiché.
– Si la Sunny WebBox se trouve à l’une des deux
extrémités du bus de communication RS485, un
cavalier doit se trouver connecté sur « J1A ».
Si ce n’est pas le cas, connectez le cavalier.
– Si la Sunny WebBox ne se trouve pas à l’une
des deux extrémités du bus de communication
RS485, aucun cavalier ne doit se trouver
connecté sur « J1A ». Retirez le cavalier
connecté sur « J1A ».
☑ Le raccordement de la Sunny WebBox au bus de communication RS485 est terminé.
6.10 Montage de la Sunny WebBox (mural ou sur rail DIN)
Ce chapitre décrit comment procéder aux différents montages suivants de la Sunny WebBox :
• Montage mural de la Sunny WebBox
• Montage de la Sunny WebBox sur rail DIN
Montage mural de la Sunny WebBox
1. Déterminez l’emplacement de montage en tenant compte des exigences relatives au lieu de
montage/d’installation.
2. Déterminez la position des trous à percer sur le mur. Pour cela, marquez deux trous à percer
disposés à la verticale l’un au-dessus de l’autre en observant une distance de 75 mm (2.96 in).
3. Percez les trous (diamètre : 6 mm (0.24 in)) aux emplacements marqués puis insérez les
chevilles.
4. Insérez les vis et laissez-les dépasser d’environ 6 mm (0.24 in) hors du mur.
Notation du numéro de série
Avant de monter la Sunny WebBox, notez le numéro de série qui figure sur la plaque
signalétique. Vous aurez besoin du numéro de série par la suite lorsque vous appellerez
l’interface utilisateur.
