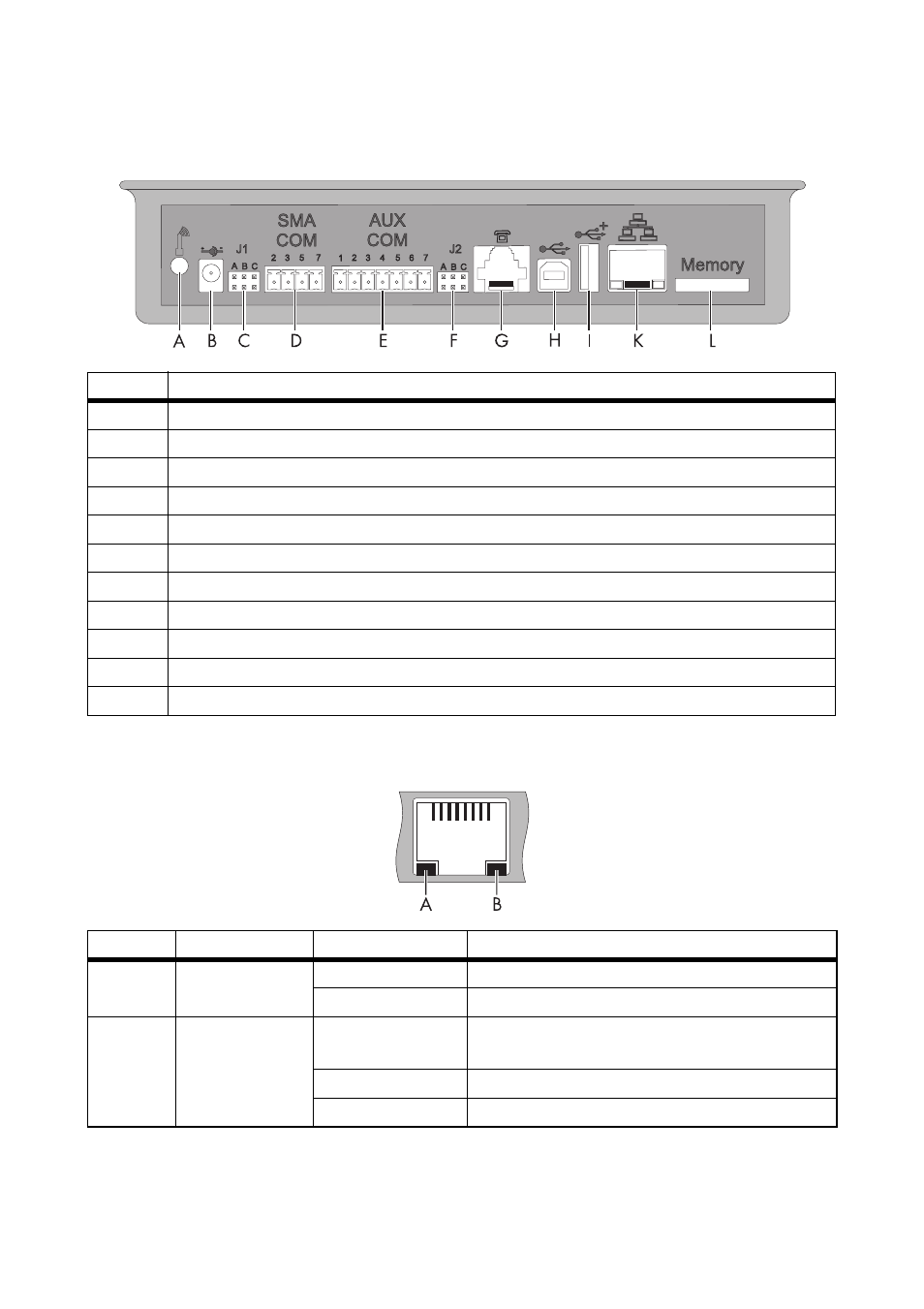

5.3 Aperçu de la zone de raccordement
5.4 Aperçu des DEL de la prise réseau
Position Description
A
Raccordement pour le câble d’antenne GSM (en option)
B
Raccordement pour le bloc d’alimentation
C
Emplacement du cavalier J1
D
SMACOM
E
AUXCOM (sans fonction)
F
Emplacement du cavalier J2
G
Raccordement du modem
H
Connexion USB client (sans fonction)
I
Connexion USB hôte (sans fonction)
J
Prise de branchement au réseau
K
Port pour carte SD
Position DEL
État
Signification
A
Lien
En marche
Connexion établie
Arrêté
Aucune connexion établie
B
Activité
En marche
Connexion établie, aucune donnée n’est
envoyée ou reçue.
clignotante
La Sunny WebBox envoie ou reçoit des données.
Arrêté
Aucune connexion établie
