Mise en service SMA Solar Technology AG / SMA America, LLC
32 SWebBox-BA-fr-36 Manuel d’utilisation
6.7 Raccordement de la Sunny WebBox au réseau local
1. Débranchez le bloc d’alimentation de la Sunny WebBox de la prise de courant.
2. Retirez le câble réseau bleu (câble croisé).

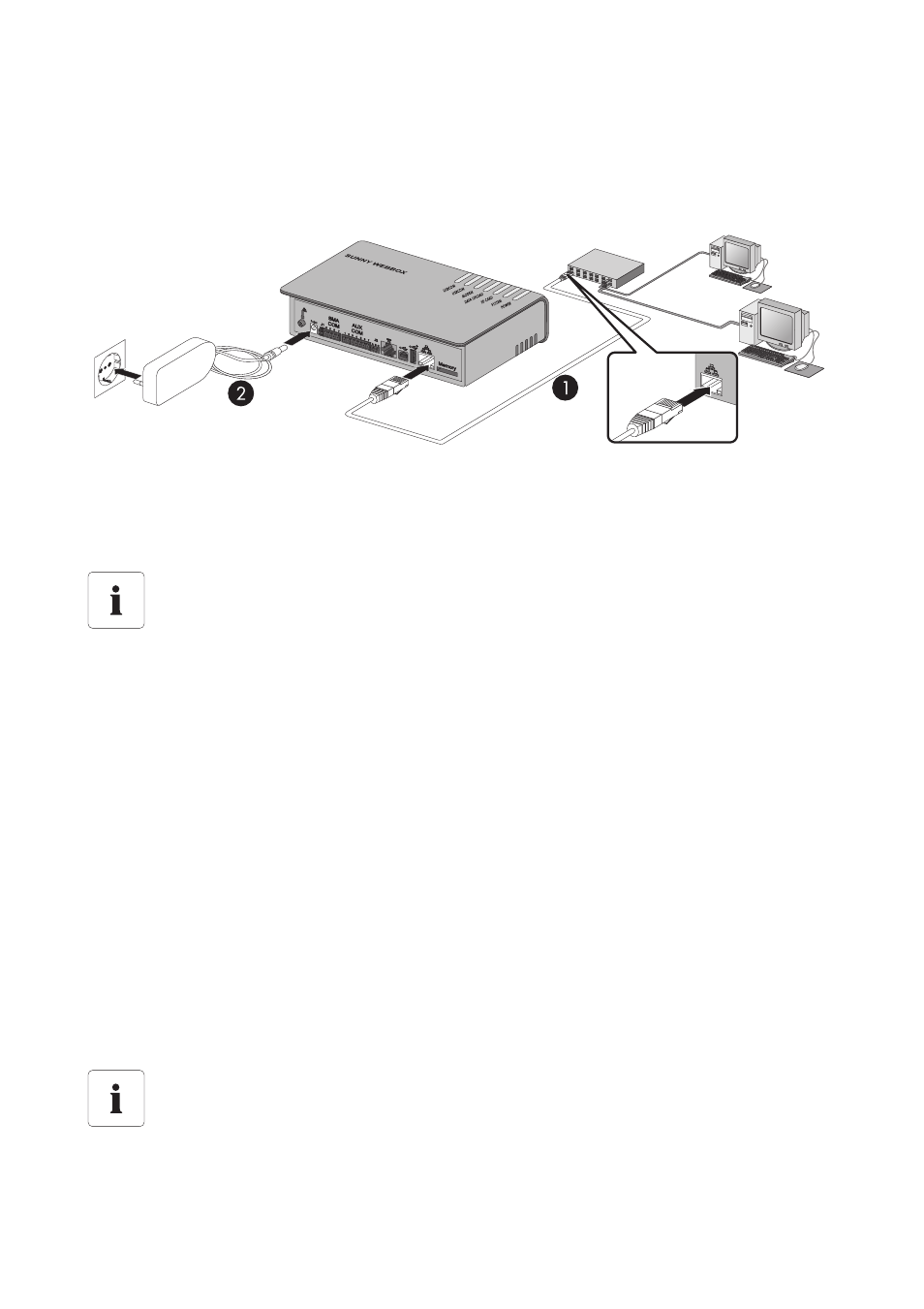

3. Raccordez la Sunny WebBox avec le câble réseau rouge (câble droit) directement au
répartiteur (par exemple routeur, switch ou hub) du réseau local (voir ➀). La prise du répartiteur
est en général signalée par le même symbole que la prise réseau de la Sunny WebBox. Si
nécessaire, reportez-vous au manuel du répartiteur.
4. Raccordez le bloc d’alimentation à la Sunny WebBox, puis branchez-le à la prise de courant
(voir ➁ ).
☑ La Sunny WebBox démarre. La Sunny WebBox est opérationnelle dès que les DEL
« SYSTEM » et « POWER » s’allument en vert. La procédure de démarrage peut durer
jusqu’à 90 s. Avec les Sunny WebBox à partir de la version matérielle M1 et la version de
micrologiciel 1.61, la procédure de démarrage peut durer jusqu’à 240 s.
– Si la DEL « SYSTEM » ou « POWER » n’est pas allumée en vert, reportez-vous au
chapitre 14 « Recherche d’erreur » (page 80).
Recommandation pour le câblage réseau
Si le câble réseau fourni est trop court, tenez compte des exigences suivantes relatives au
câble réseau :
• Utilisez un câble de type Cat5 ou supérieur.
• Utilisez un câble blindé.
• Sur une longueur totale maximale de 100 m (328 ft), conformez-vous aux directives
relatives au câblage structuré selon EIA/TIA-568, ISO/CEI 11801 et EN 50173
(câble pour pose fixe AWG24 minimum).
• Pour une longueur totale maximale de 50 m (164 ft), vous pouvez utiliser un cordon
patch AWG26/7.
Réinitialisation de la configuration réseau de l’ordinateur
Rétablissez la configuration réseau initiale de votre ordinateur afin de pouvoir de nouveau
y accéder via votre réseau local (voir page 25).
