HEIDENHAIN TNC 640 99
4.3 NOUVEA
U T
A
RA
UD
A
G
E RIGIDE sans mandr
in de compensation (cy
c
le
G207
, DIN/ISO:
G207)

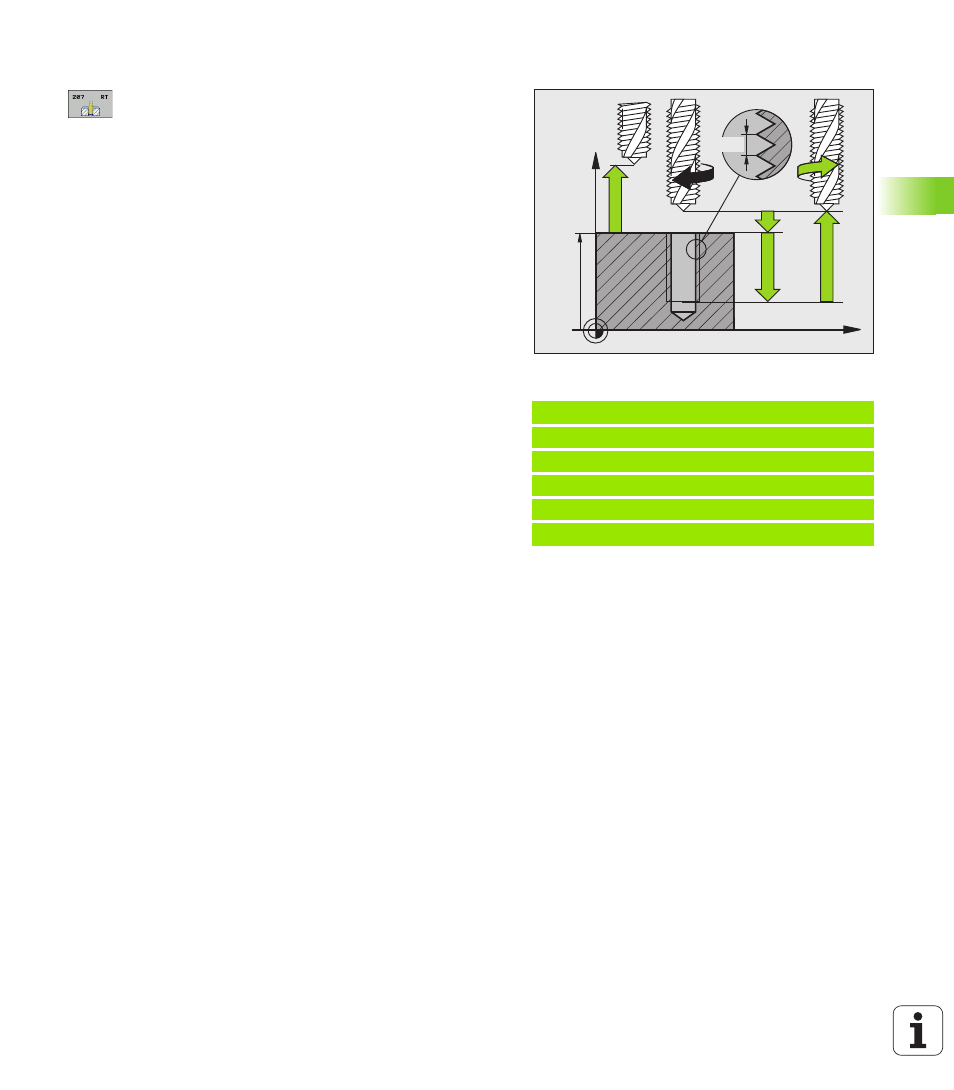

Paramètres du cycle
U Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil (position initiale) et
la surface de la pièce. Plage d'introduction 0 à
99999,9999
U Profondeur de perçage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet.
Plage d'introduction -99999,9999 à 99999,9999
U Pas de vis Q239
Pas du filet. Le signe définit le sens du filet à droite ou
à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
U Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le filetage, la TNC
affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, vous pouvez dégager l'outil par la
commande. Pour cela, appuyez sur la touche positive de sens de l'axe
de broche actif.
Exemple : Séquences CN
26 CYCL DEF 207 NOUV. TARAUDAGE RIG.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q239=+1 ;PAS DE VIS
Q203=+25 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Z
X
Q203
Q204
Q200
Q201
Q239
