46 Utiliser les cycles d'usinage
2.2 Définition de motifs a
v
e
c P
A
T
TERN DEF
2.2 Définition de motifs avec
PATTERN DEF
Utilisation
La fonction PATTERN DEF permet de définir de manière simple des
motifs d'usinage réguliers que vous pouvez appeler avec la fonction
CYCL CALL PAT
. Comme pour les définitions de cycles, vous disposez
aussi de figures d'aide décrivant les paramètres à introduire lors de la
définition des motifs.

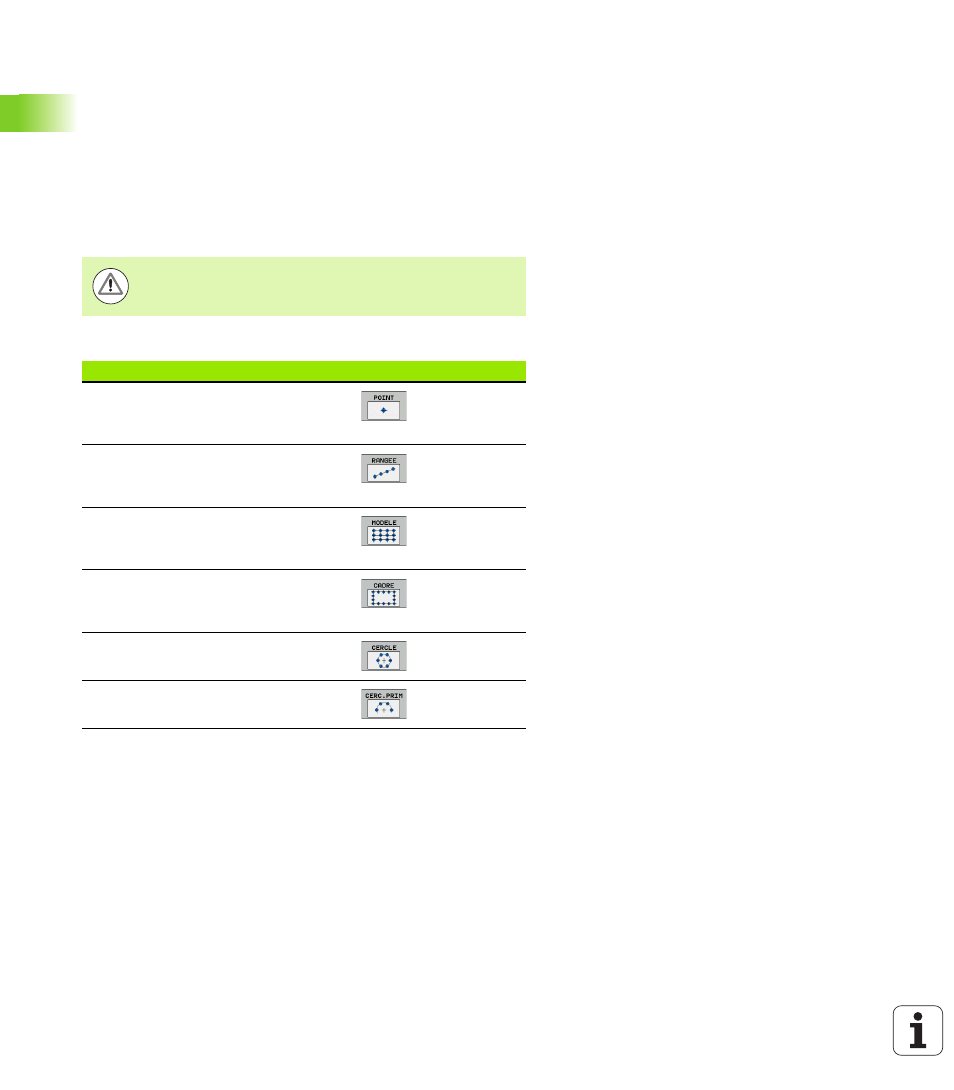

Motifs d'usinage disponibles:
PATTERN DEF ne doit être utilisé qu'en liaison avec l'axe
d'outil Z!
Motif d'usinage Softkey Page
POINT
Définition de positions d'usinage au
choix, jusqu'à 9 Page 48
RANGEE
Définition d'une seule rangée,
horizontale ou orientée Page 49
MOTIF
Définition d'un seul motif, horizontal,
orienté ou déformé Page 50
CADRE
Définition d'un seul cadre, horizontal,
orienté ou déformé Page 51
CERCLE
Définition d'un cercle entier Page 52
ARC CERCLE
Définition d'un arc de cercle Page 53
