Ouvrir et introduire des programmes 3.2
3
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
99
Pièce brute cylindrique
La pièce brute cylindrique est définie par les cotes du cylindre :
Axe rotatif X, Y ou Z
R: rayon du cylindre (avec signe positif)
L: longueur du cylindre (avec signe positif)
DIST : Décalage le long de l'axe de rotation
RI : Rayon intérieur du cylindre creux
Les paramètres
DIST et RI sont optionnels et n'ont
pas besoin d'être programmés.
Exemple : Affichage de la BLK FORM CYLINDER dans le
programme CN
%NOUVEAU G71 * Début du programme, nom, unité de mesure
N10 BLK FORM CYLINDER Z R50 L105 DIST+5 RI10
Axe de broche, rayon, longueur, distance, rayon intérieur
N99999999 %NOUVEAU G71 *
Fin du programme, nom, unité de mesure

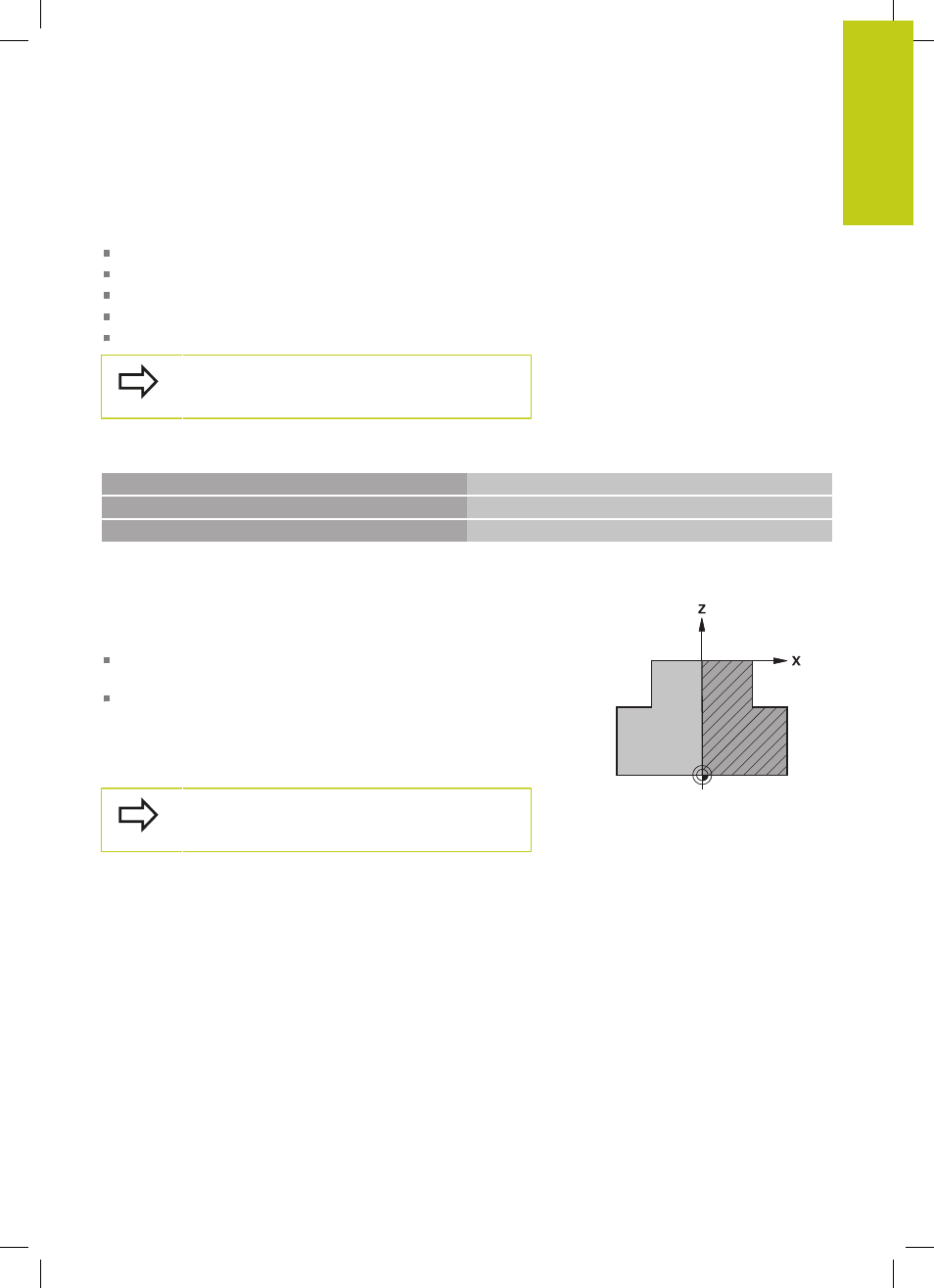

Pièce brute de révolution de la forme de votre choix
Le contour de la pièce brute de révolution doit être définie dans un
sous-programme, à l'aide de l'axe rotatif X, Y ou Z.
Dans la définition de la pièce brute, vous renvoyez à la description
du contour :
DIM_D, DIM_R : Diamètre ou rayon de la pièce brute de
révolution.
LBL : Sous-programme avec description du contour
La description du contour peut contenir des valeurs négatives pour
l'axe rotatif, mais ne peut contenir que des valeurs positives sur
l'axe principal. Le contour doit être fermé, autrement dit le début
du contour correspond à la fin du contour.
Le sous-programme peut être renseigné à l'aide d'un
numéro, d'un nom ou d'un paramètre QS.
