Inclinaison du plan d'usinage (option 8) 14.11
14
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
491
14.11 Inclinaison du plan d'usinage
(option 8)
Application, mode opératoire
Les fonctions d'inclinaison du plan d'usinage
sont adaptées à la machine et à la TNC par le
constructeur. Sur certaines têtes pivotantes (tables
pivotantes), le constructeur de la machine définit si
les angles programmés dans le cycle doivent être
interprétés par la TNC comme coordonnées des axes
rotatifs ou comme composantes angulaires d'un plan
incliné. Consultez le manuel de votre machine !

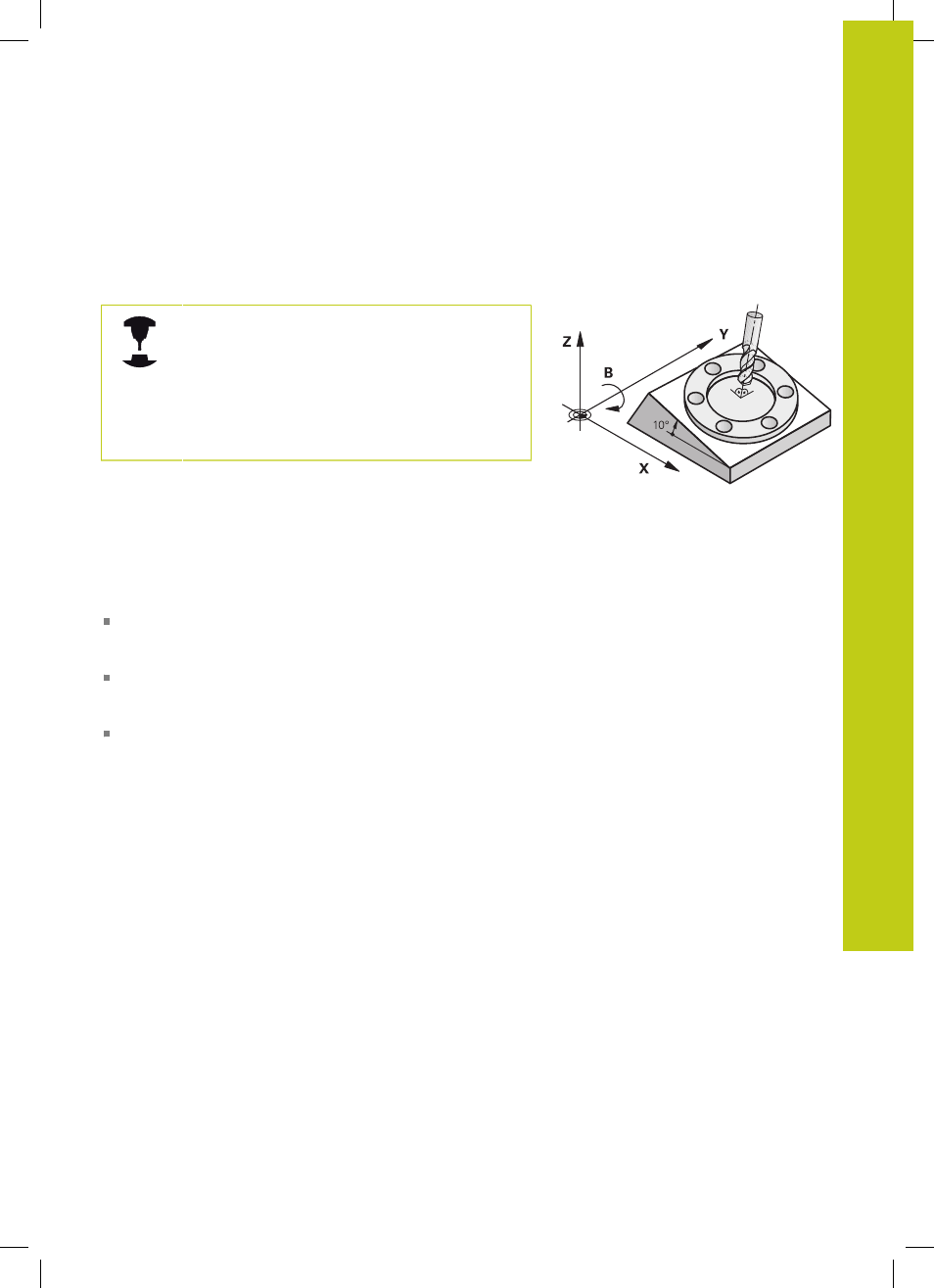

La TNC gère l'inclinaison de plans d'usinage sur des machines
équipées de têtes pivotantes ou de tables pivotantes. Les cas
d'application typiques sont p. ex. les trous de perçage obliques
ou les contours inclinés dans l'espace. Le plan d’usinage est alors
toujours incliné autour du point zéro actif. L'usinage est programmé
normalement dans un plan principal (p. ex. plan X/Y), il est toutefois
exécuté dans le plan incliné par rapport au plan principal.
Il existe trois fonctions pour l'inclinaison du plan d'usinage :
Inclinaison manuelle à l'aide de la softkey 3D ROT en modes
Manuel et Manivelle électronique, voir "Activer l'inclinaison
manuelle", page 494
Inclinaison programmée, cycle
G80 dans le programme
d'usinage (voir manuel d'utilisation des cycles, Cycle 19 PLAN
D'USINAGE)
Inclinaison programmée, fonction
PLANE dans le programme
d'usinage voir "La fonction PLANE pour incliner le plan d'usinage
(option 8)", page 393
Les fonctions TNC pour l'„inclinaison du plan d'usinage“ sont
des transformations de coordonnées. Ainsi le plan d'usinage est
toujours perpendiculaire à la direction de l'axe d'outil.
