Programmation : programmer les contours
6.6 Mouvements de contournage – Programmation libre de contour FK
(option 19)
6
248
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un
autre élément de contour. Les softkeys et mots de programme
concernant les rapports

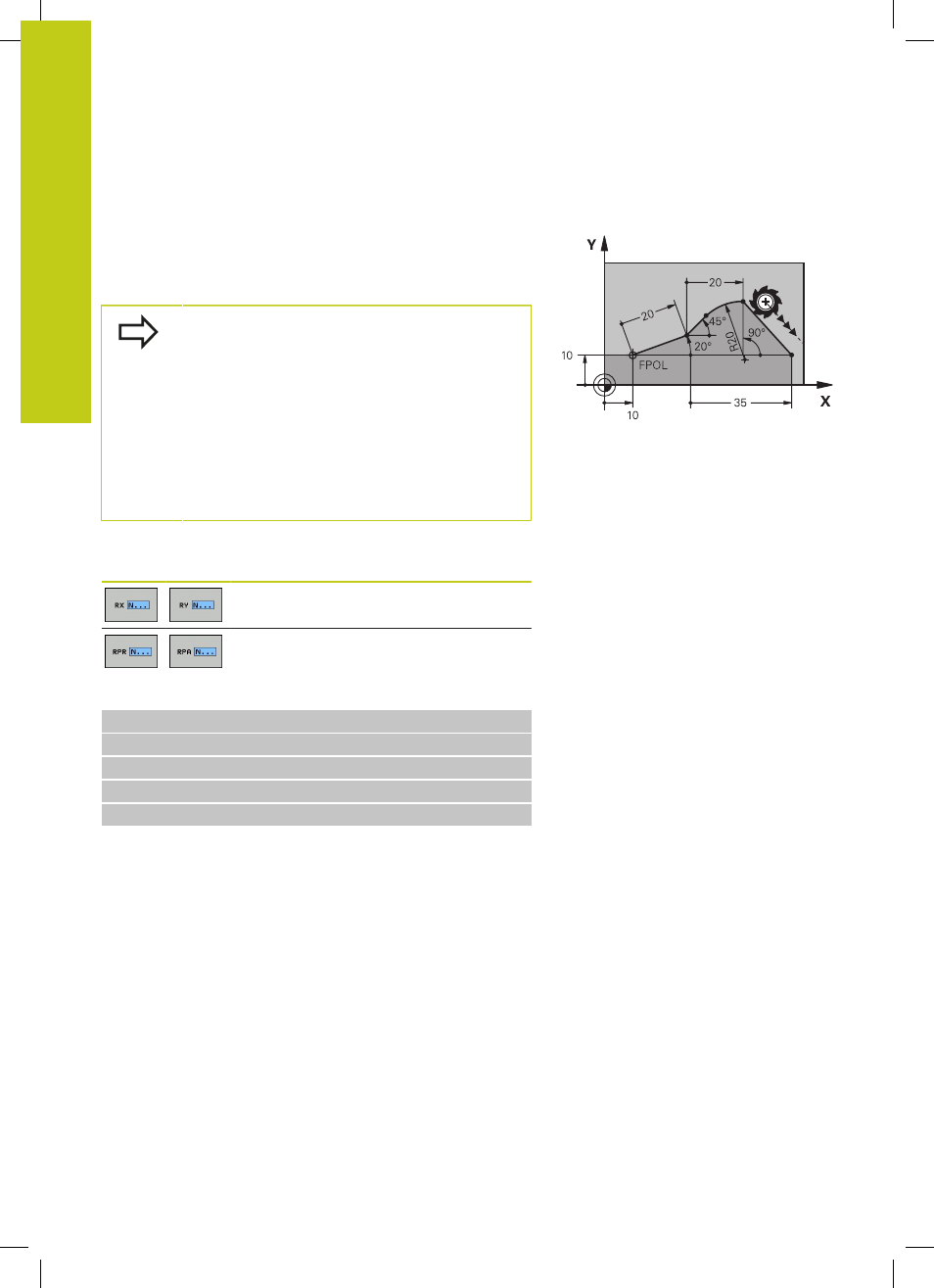

R elatifs commencent par un "R" . La figure
de droite indique la façon de programmer les rapports relatifs.
Introduire les coordonnées avec rapport relatif
toujours en incrémental. De plus, vous devez
indiquer le numéro de la séquence de l’élément de
contour auquel vous vous référez.
L’élément de contour dont vous indiquez le
numéro de séquence ne doit pas être à plus de 64
séquences devant la séquence de programmation
qui s'y réfère.
Si vous effacez une séquence de référence, la TNC
délivre un message d’erreur. Modifiez le programme
avant d’effacer cette séquence.
Rapport relatif à la séquence N : coordonnées du point final
Softkeys Données connues
Coordonnées cartésiennes se référant à la
séquence N
Coordonnées polaires se référant à la
séquence N
Exemple de séquences CN
N10 FPOL X+10 Y+10
N20 FL PR+20 PA+20
N30 FL AN+45
N40 FCT IX+20 DR- R20 CCA+90 RX 20
N50 FL IPR+35 PA+0 RPR 20
