Programmation : programmer les contours
6.2 Principes de base des fonctions de contournage
6
204
TNC 620 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
6.2 Principes de base des fonctions de
contournage
Programmer un déplacement d’outil pour un
usinage
Lorsque vous créez un programme d'usinage, vous programmez
les fonctions de contournage des différents éléments du contour
de la pièce les unes après les autres. Pour cela, vous introduisez
habituellement
les coordonnées des points finaux des éléments
du contour en les prélevant sur le plan. La TNC se base sur les
coordonnées indiquées, sur les données d'outil et sur la correction
de rayon pour calculer la trajectoire effective de l'outil.
La TNC déplace simultanément tous les axes de la machine que
vous avez programmés dans la séquence de contournage.

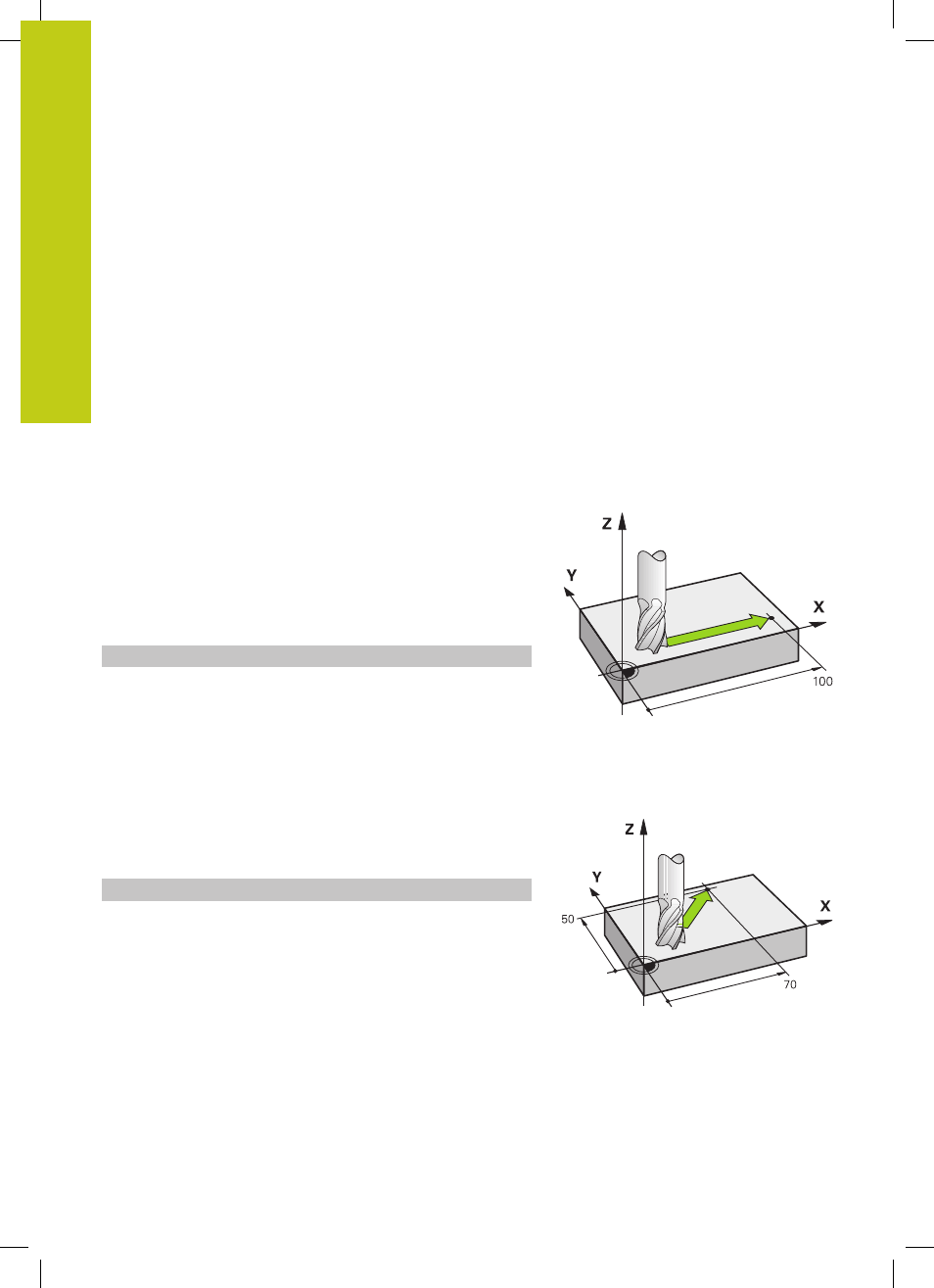

Déplacements parallèles aux axes de la machine
La séquence de programme contient une seule coordonnée : la
TNC déplace l’outil parallèlement à l’axe machine programmé.
En fonction de la conception de la machine, et lors de l'usinage,
c'est soit l'outil qui se déplace ou la table de la machine sur laquelle
est fixée la pièce. Partez toujours du principe que c'est l'outil qui se
déplace lors de la programmation d'un contournage.
Exemple :
N50 G00 X+100 *
N50
Numéro de séquence
G00
Fonction de trajectoire "Droite en avance rapide"
X+100
Coordonnées du point final
L’outil conserve les coordonnées Y et Z et se déplace à la position
X=100. voir figure.
Déplacements dans les plans principaux
La séquence de programme contient deux indications de
coordonnées : la TNC déplace l'outil dans le plan programmé.
Exemple
N50 G00 X+70 Y+50 *
L’outil garde la coordonnée Z et se déplace dans le plan XY à la
position X=70, Y=50. voir figure
