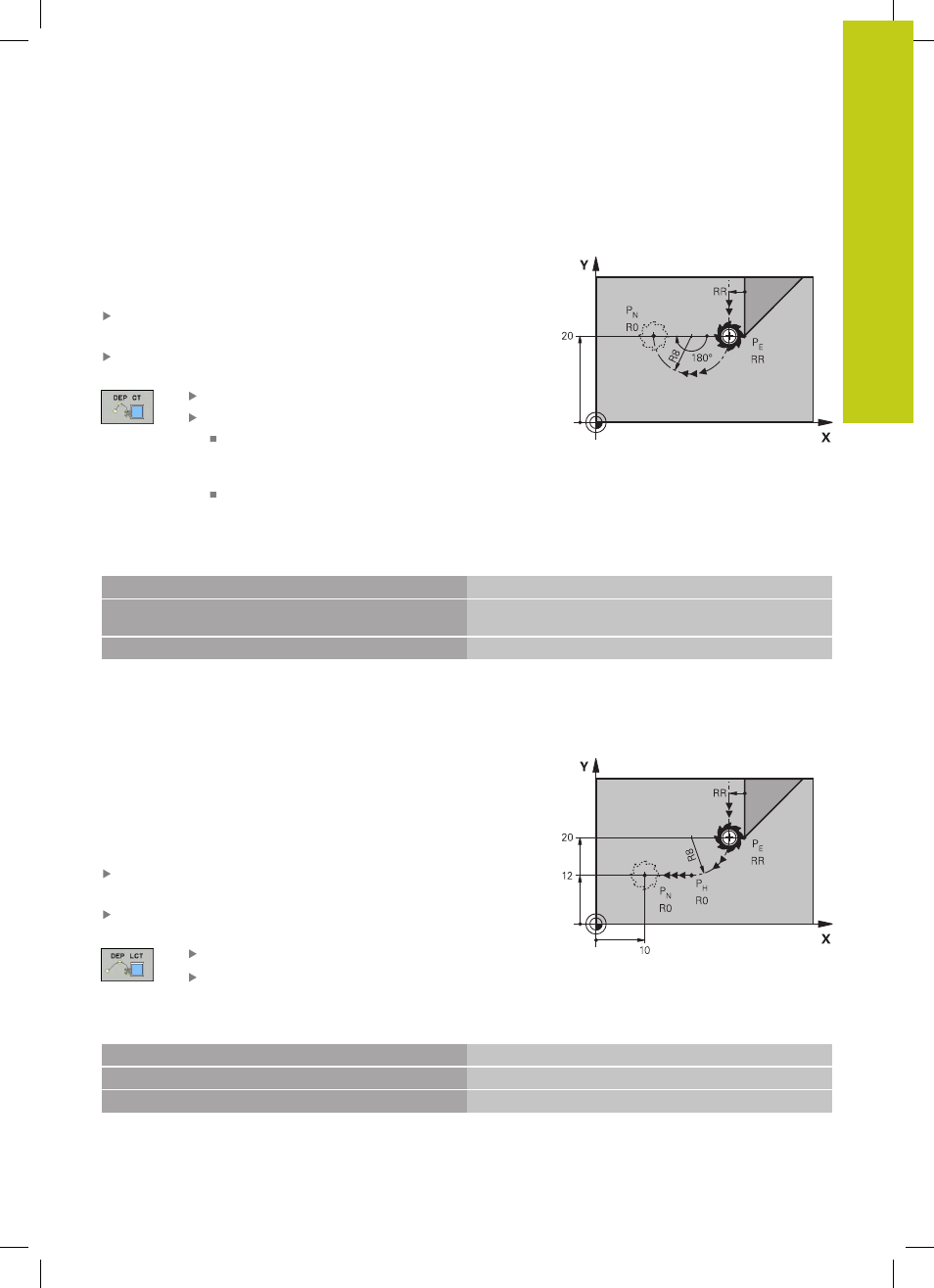

Sortie du contour par une trajectoire circulaire avec
raccordement tangentiel :
DEP CT
La TNC déplace l'outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu'au point final P
N
. La trajectoire circulaire
se raccorde tangentiellement au dernier élément du contour.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey
DEP CT :
Angle au centre
CCA de la trajectoire circulaire
Rayon R de la trajectoire circulaire
L'outil doit quitter la pièce dans le sens du côté
de la correction de rayon : entrer une valeur R
positive.
L'outil doit quitter la pièce dans le sens inverse
du côté de la correction de rayon : entrer une
valeur R négative.
R0=G40; RL=G41; RR=G42
Exemple de séquences CN
N20 G01 Y+20 G42 F100 Dernier élément de contour : PE avec correction rayon
N30 DEP CT CCA 180 R+8 F100 Angle du centre du cercle=180°, rayon de la trajectoire
circulaire=8 mm
N40 G00 Z+100 M2
Dégagement en Z, retour, fin du programme
Sortie en trajectoire circulaire avec un raccordement
tangentiel au contour et un segment de droite :
DEP LCT
La TNC déplace l'outil sur une trajectoire circulaire allant du
dernier point du contour P
E
jusqu'à un point auxiliaire P
H
. De cette
position, il se déplace sur une droite jusqu'au point final P
N
. Le
dernier élément du contour et la droite P
H
– P
N
sont tangents à
la trajectoire circulaire. Ainsi, la trajectoire circulaire est définie
clairement par le rayon R.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP
LCT :
Introduire les coordonnées du point final P
N
Rayon R de la trajectoire circulaire Introduire R en
positif
R0=G40; RL=G41; RR=G42
Exemple de séquences CN
N20 G01 Y+20 G42 F100
Dernier élément de contour : PE avec correction rayon
N30 DEP LCT X+10 Y+12 R+8 F100
Coordonnées PN, rayon de la trajectoire circulaire = 8 mm
N40 G00 Z+100 M2
Dégagement en Z, retour, fin du programme
