Cycles palpeurs : contrôle automatique des pièces
16.14 Exemples de programmation
16
408
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013

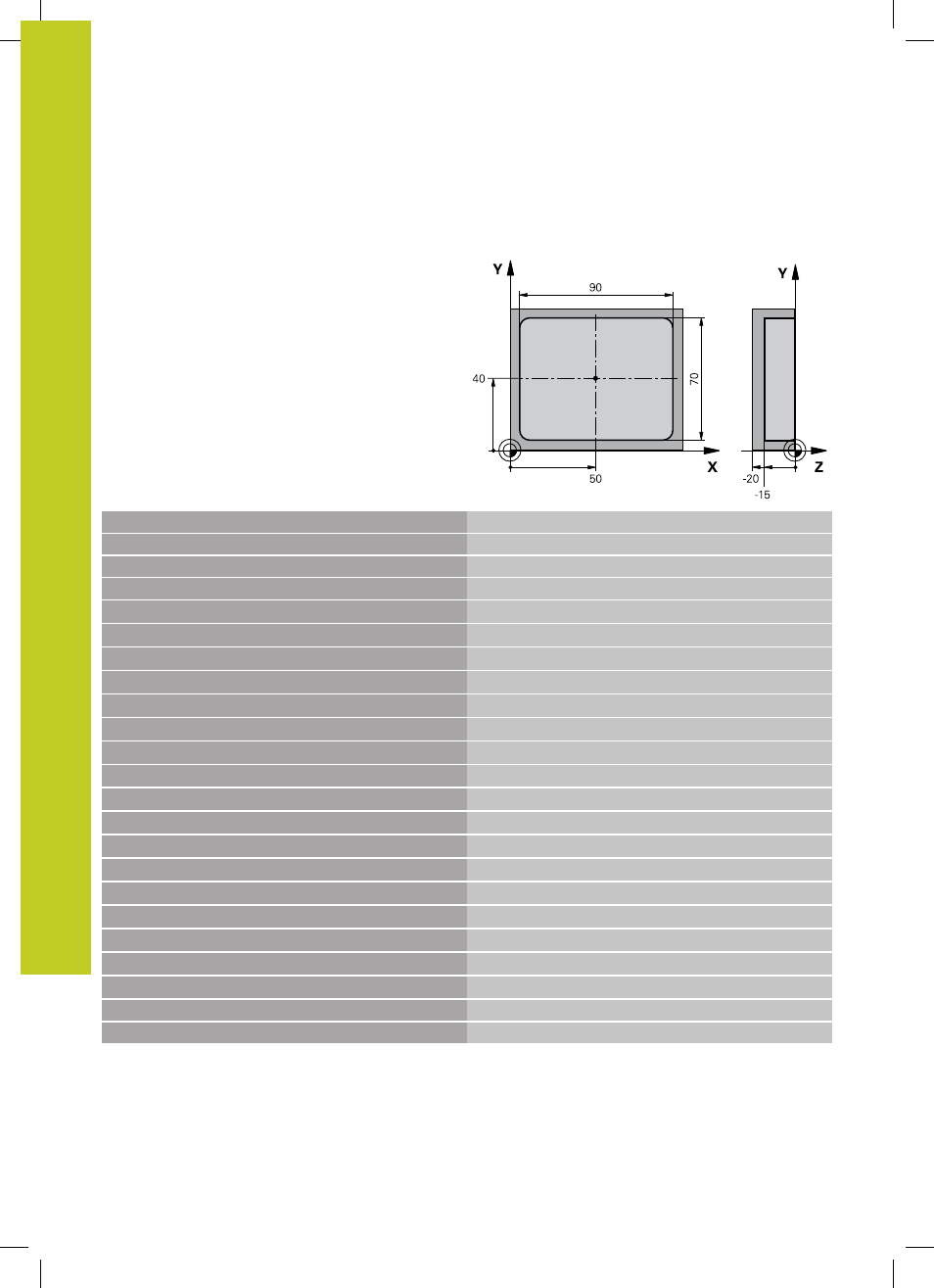

Exemple : mesure d'une poche rectangulaire, procès-
verbal de mesure
0 BEGIN PGM BSMESU MM
1 TOOL CALL 1 Z
Appel d'outil pour le palpeur
2 L Z+100 R0 FMAX
Dégager le palpeur
3 TCH PROBE 423 MESURE INT. RECTANG.
Q273=+50 ;CENTRE 1ER AXE
Q274=+40 ;CENTRE 2ÈME AXE
Q282=90 ;1ER CÔTÉ Longueur nominale en X
Q283=70 ;2ÈME CÔTÉ Longueur nominale en Y
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUTEUR SECU.
Q284=90.15 ;COTE MAX. 1ER CÔTÉ Cote max. en X
Q285=89.95 ;COTE MIN. 1ER CÔTÉ Cote min. en X
Q286=70.1 ;COTE MAX. 2ÈME. CÔTÉ Cote max. en Y
Q287=69.9 ;COTE MIN. 2ÈME CÔTÉ Cote min. en Y
Q279=0.15 ;TOLERANCE 1ER CENTRE Ecart de position autorisé en X
Q280=0.1 ;TOLERANCE 2ÈME CENTRE Ecart de position autorisé en Y
Q281=1 ;PROCES VERBAL MESURE Délivrer le procès-verbal de mesure
Q309=0 ;ARRET PGM SI ERREUR Ne pas afficher de message d'erreur si tolérance dépassée
Q330=0 ;NUMERO D'OUTIL Aucune surveillance d'outil
4 L Z+100 R0 FMAX M2 Dégager l'outil, fin du programme
5 END PGM BSMESU MM
