Cycles palpeurs : initialisation automatique des points d'origine
15.3 POINT DE REFERENCE CENTRE ILOT OBLONG (cycle 409 DIN/ISO :
G409, option de logiciel 17)
15
318
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013

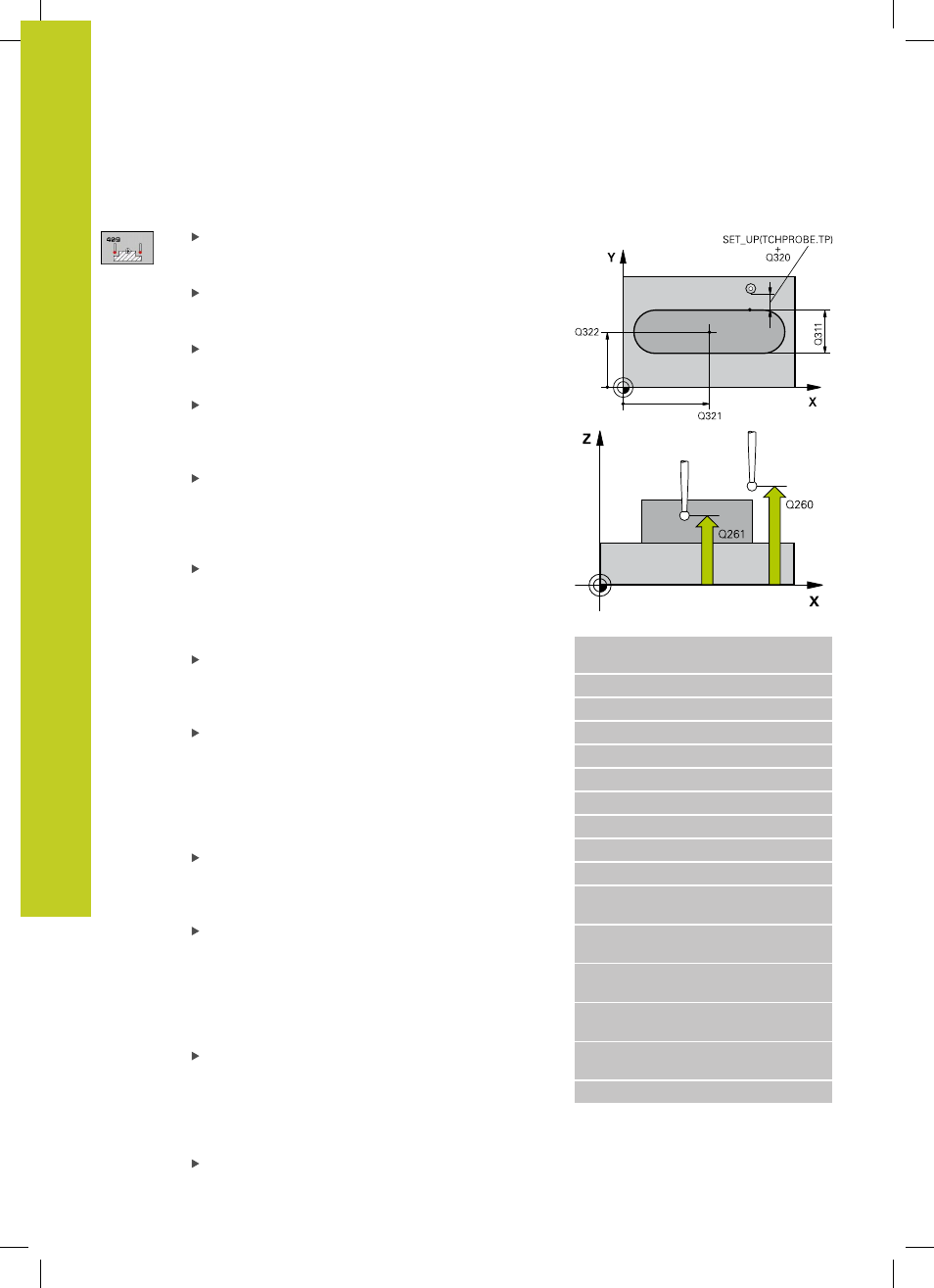

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre de l'ilot
oblong dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre de l'ilot
oblong dans l'axe secondaire du plan d'usinage.
Plage d’introduction -99999,9999 à 99999,9999
Largeur oblong Q311 (en incrémental) : largeur de
l'ilot oblong, indépendamment de la position dans le
plan d'usinage. Plage d’introduction 0 à 99999,9999
Axe de mesure Q272 : axe du plan d'usinage dans
lequel doit être effectuée la mesure
1 : axe principal = axe de mesure
2 : axe auxiliaire = axe de mesure
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Numéro dans tableau Q305 : indiquer le numéro de
la ligne du tableau de points zéro/tableau preset à
laquelle la TNC doit mémoriser les coordonnées du
centre de l'ilot oblong. Si vous introduisez Q305=0,
la TNC initialise automatiquement l'affichage,
le nouveau point d'origine étant au centre de la
rainure. Plage d'introduction 0 à 2999
Nouveau pt de réf. Q405 (en absolu) : coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de l'oblong. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999
Palper dans l'axe du palpeur Q381 : définir si la
TNC doit aussi initialiser le point de référence dans
l'axe du palpeur
0 : ne pas initialiser le point de référence dans l'axe
du palpeur
1 : initialiser le point de référence dans l'axe du
palpeur
Palper axe palp. : coord. 1er axe Q382 (en
absolu) : coordonnée du point de palpage dans
l'axe principal du plan d'usinage à laquelle le
point d'origine doit être initialisé dans l'axe du
palpeur. N'agit que si Q381 = 1. Plage d'introduction
-99999,9999 à 99999,9999
Palper axe palp. : coord. 2ème axe Q383 (en
absolu) : coordonnée du point de palpage dans
Séquences CN
5 TCH PROBE 409 PT RÉF. CENT.
OBLONG
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q311=25 ;LARGEUR D'OBLONG
Q272=1 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q305=10 ;N° DANS TABLEAU
Q405=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
Q381=1 ;PALPER DS AXE
PALPEUR
Q382=+85 ;1ÈRE COORD. DS AXE
PALP.
Q383=+50 ;2ÈME COORD. DS AXE
PALP.
Q384=+0 ;3ÈME COORD. DS AXE
PALP.
Q333=+1 ;POINT DE RÉFÉRENCE
