Exemple : déterminer la rotation de base à l'aide de deux trous 14.8
14
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
305

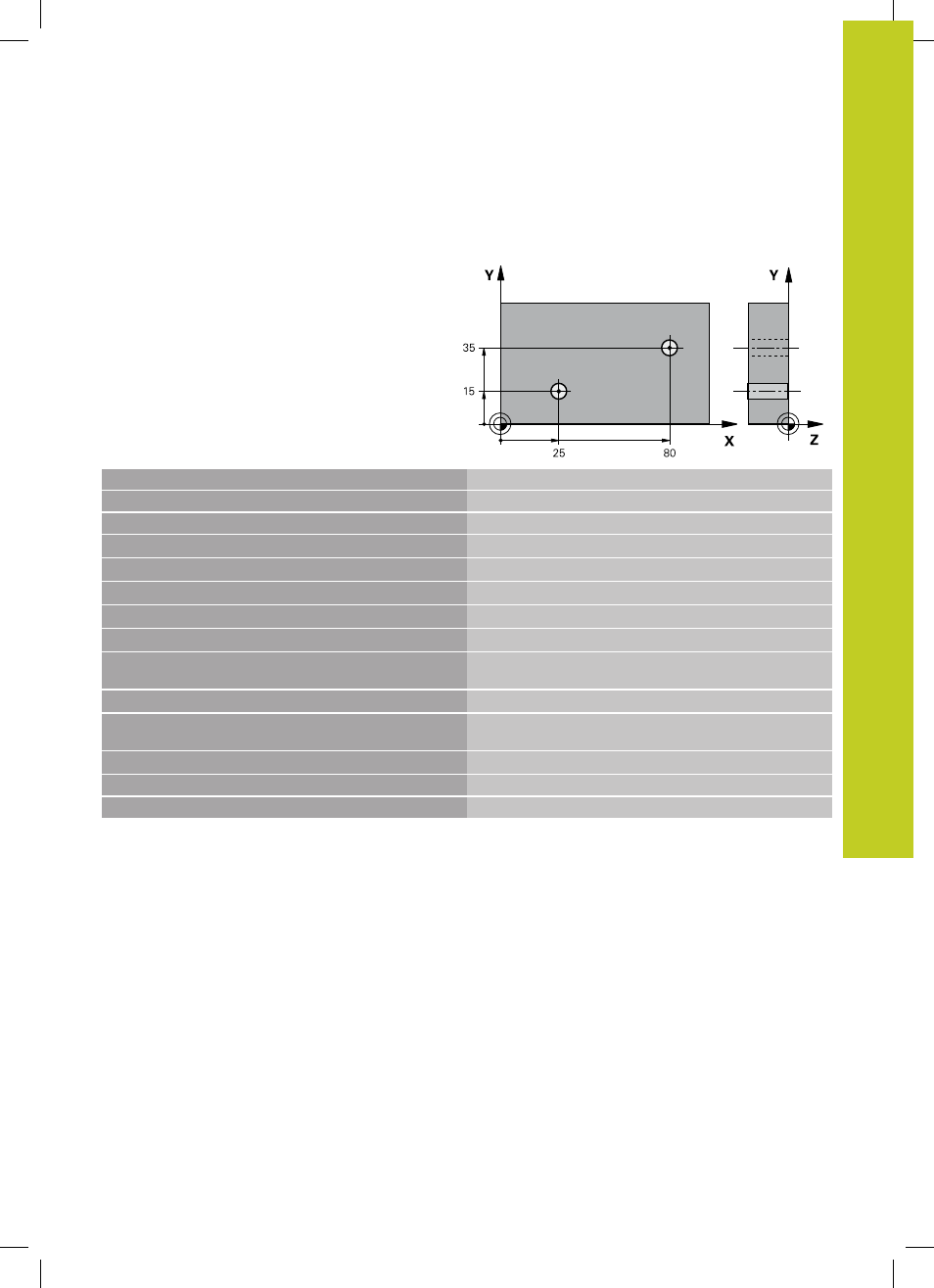

14.8 Exemple : déterminer la rotation de
base à l'aide de deux trous
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT. 2 TROUS
Q268=+25 ;1ER CENTRE 1ER AXE Centre du 1er trou : coordonnée X
Q269=+15 ;1ER CENTRE 2ÈME AXE Centre du 1er trou : coordonnée Y
Q270=+80 ;2ÈME CENTRE 1ER AXE Centre du 2ème trou : coordonnée X
Q271=+35 ;2ÈME CENTRE 2ÈME AXE Centre du 2ème trou : coordonnée Y
Q261=-5 ;HAUTEUR DE MESURE Coordonnée dans l'axe du palpeur où s'effectue la mesure
Q260=+20 ;HAUTEUR DE SÉCURITÉ Hauteur à laquelle l'axe du palpeur peut se déplacer sans
risque de collision
Q307=+0 ;PRÉSÉLECTION ANGLE ROT.
Angle de la droite de référence
Q402=1 ;COMPENSATION
Compenser le désalignement par rotation du plateau
circulaire
Q337=1 ;REMETTRE À ZÉRO Après l'alignement, initialiser l'affichage à zéro
3 CALL PGM 35K47 Appeler le programme d'usinage
4 END PGM CYC401 MM
