Exemples de programmation 11.10
11
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
261
11.10 Exemples de programmation

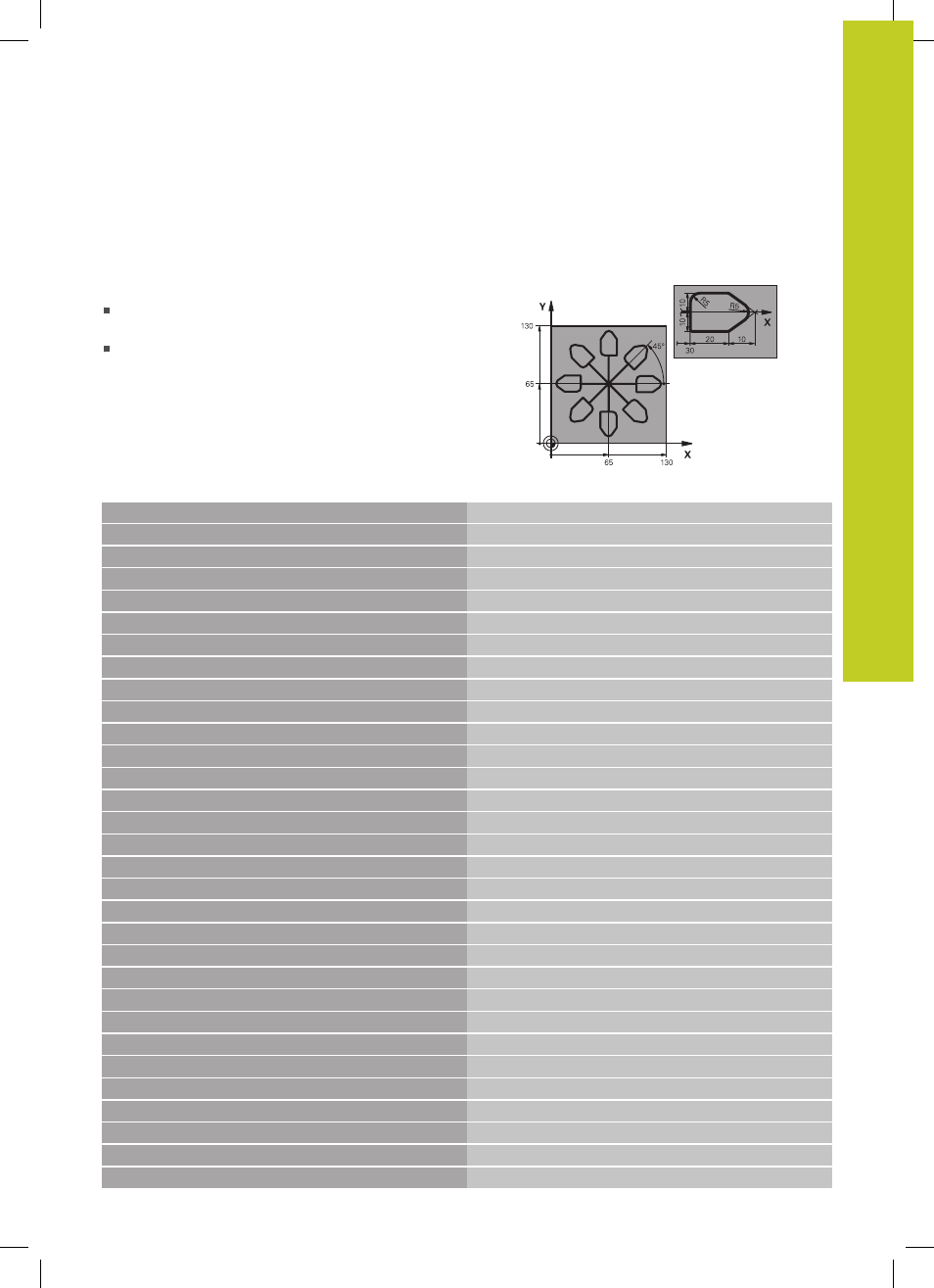

Exemple : cycles de conversion de coordonnées
Déroulement du programme
Conversions de coordonnées dans le programme
principal
Usinage dans le sous-programme
0 BEGIN PGM CONVER MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL CALL 1 Z S4500
Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 7.0 POINT ZÉRO
Décalage de l’outil au centre
6 CYCL DEF 7.1 X+65
7 CYCL DEF 7.2 Y+65
8 CALL LBL 1
Appeler l'opération de fraisage
9 LBL 10 Définir un label pour la répétition de parties de programme
10 CYCL DEF 10.0 ROTATION
Rotation de 45° (en incrémental)
11 CYCL DEF 10.1 IROT+45
12 CALL LBL 1
Appeler l'opération de fraisage
13 CALL LBL 10 REP 6/6
Saut en arrière au LBL 10 ; six fois au total
14 CYCL DEF 10.0 ROTATION Désactiver la rotation
15 CYCL DEF 10.1 ROT+0
16 CYCL DEF 7.0 POINT ZÉRO
Annuler le décalage du point zéro
17 CYCL DEF 7.1 X+0
18 CYCL DEF 7.2 Y+0
19 L Z+250 R0 FMAX M2
Dégager l'outil, fin du programme
20 LBL 1 Sous-programme 1
21 L X+0 Y+0 R0 FMAX
Définition de l'opération de fraisage
22 L Z+2 R0 FMAX M3
23 L Z-5 R0 F200
24 L X+30 RL
25 L IY+10
26 RND R5
27 L IX+20
28 L IX+10 IY-10
29 RND R5
30 L IX-10 IY-10
