490 9 Programmation: Fonctions spéciales
9.9 Définir le compor
te
ment de po
sitionnement de la f
o
nction PLANE
9.9 Définir le comportement de
positionnement de la fonction
PLANE
Vue d’ensemble
Indépendamment de la fonction PLANE utilisée pour définir le plan
d'usinage incliné, vous disposez toujours des fonctions suivantes pour
le comportement de positionnement:
„ Orientation automatique
„ Sélection d'alternatives d'orientation
„ Sélection du mode de transformation

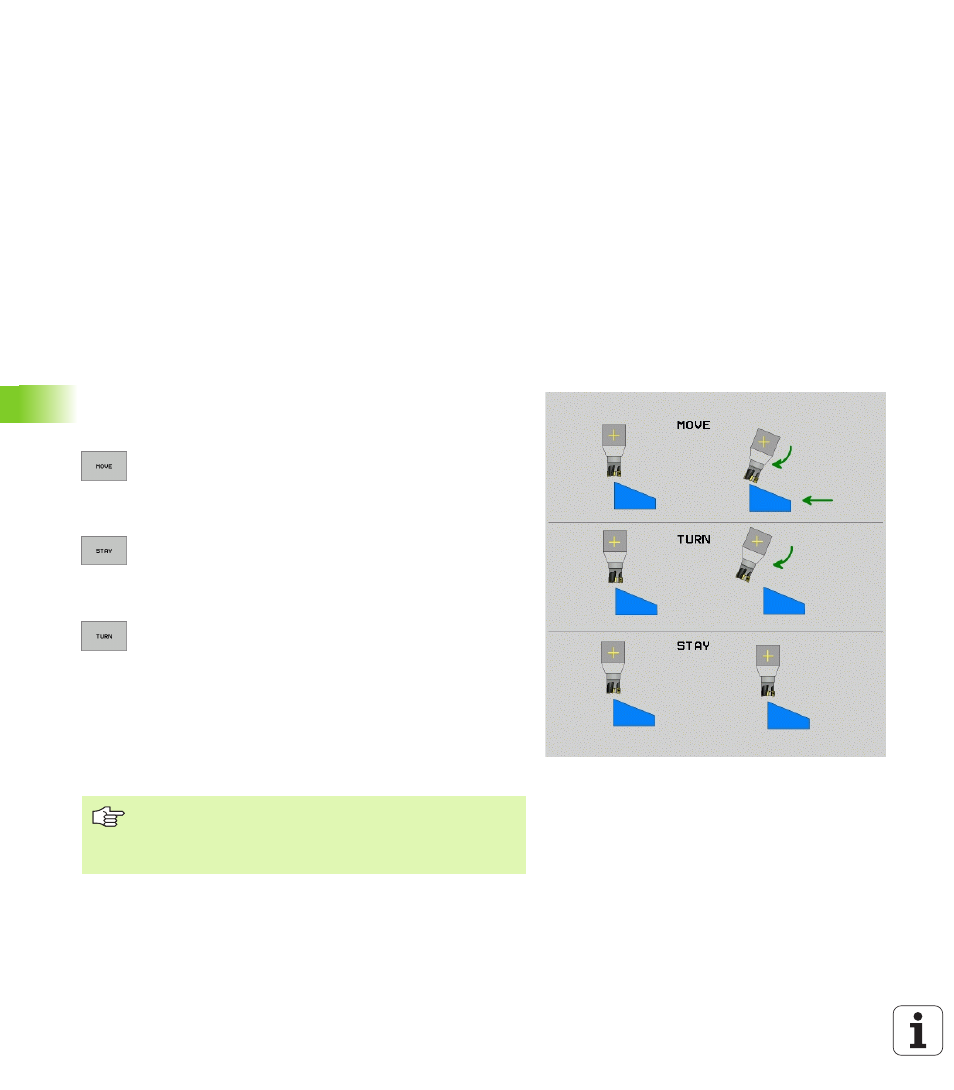

Orientation automatique
MOVE/TURN/STAY
(introduction impérative)
Après avoir introduit tous les paramètres de définition du plan, vous
devez définir la manière dont les axes rotatifs doivent être orientés sur
les valeurs des axes calculées:
8 La fonction PLANE doit orienter automatiquement les
axes rotatifs aux positions d'axes calculées; dans ce
processus, la position relative entre la pièce et l'outil
ne varie pas. La TNC exécute un déplacement de
compensation sur les axes linéaires
8 La fonction PLANE doit orienter automatiquement les
axes rotatifs aux positions d'axes calculées; dans ce
processus, seuls les axes rotatifs sont positionnés.
La TNC n'exécute pas de déplacement de
compensation sur les axes linéaires
8 Vous orientez les axes rotatifs au moyen d'une
séquence de positionnement séparée qui suit
Si vous avez sélectionné l'option MOVE (la fonction PLANE doit effectuer
automatiquement l'orientation avec déplacement de compensation),
vous devez encore définir les deux paramètres Dist. pt rotation de
pointe outil
et Avance? F= ci-après. Si vous avez sélectionné l'option
TURN (la fonction PLANE doit effectuer automatiquement l'orientation
sans déplacement de compensation), vous devez encore définir le
paramètre Avance? F= ci-après.
Si vous utilisez la fonction PLANE AXIAL en liaison avec
STAY
, vous devez alors orienter les axes rotatifs au moyen
d’une séquence de positionnement séparée après la
fonction PLANE.
