398 8 Programmation: Cycles
8.6 Cy
cles SL

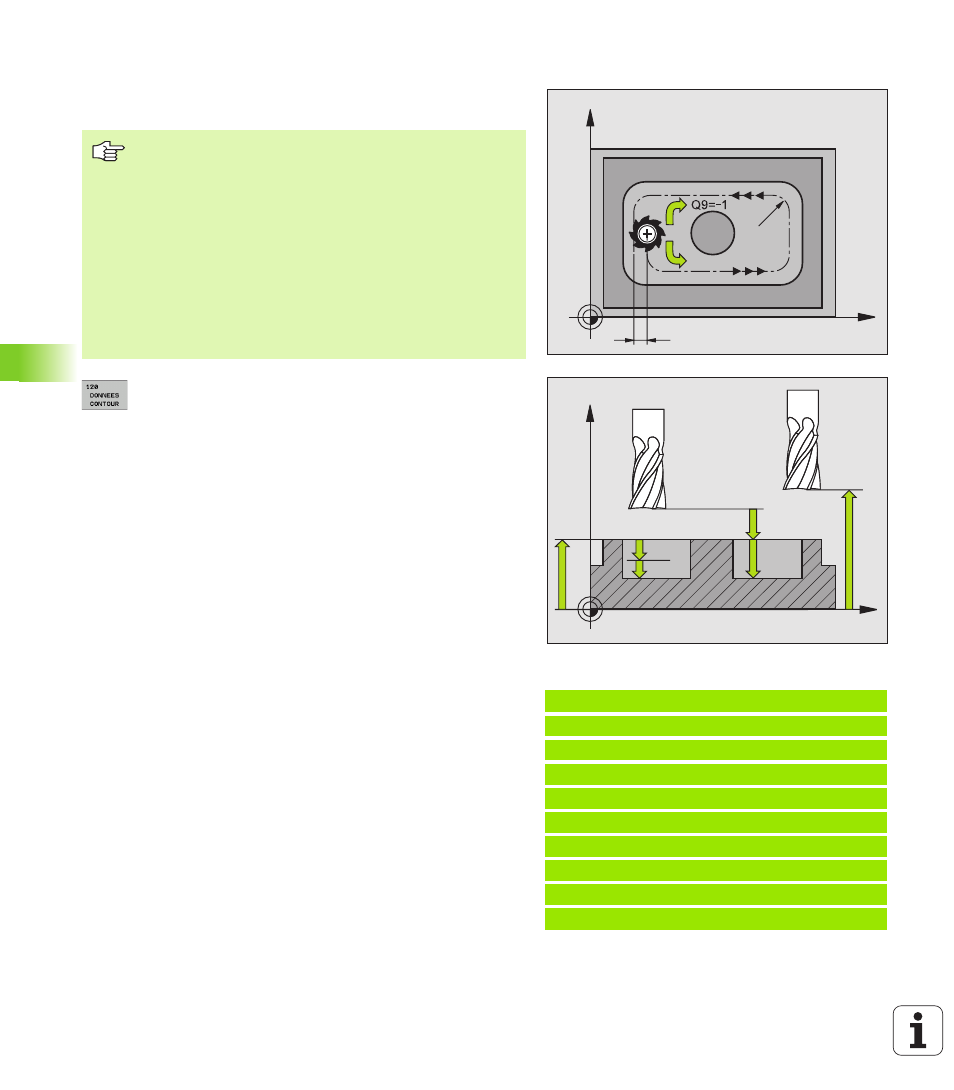

DONNEES DU CONTOUR (cycle G120)
Dans le cycle G120, introduisez les données d'usinage destinées aux
sous-programmes avec contours partiels.
8 Profondeur de fraisage Q1 (en incrémental):
Distance entre la surface de la pièce et le fond de la
poche.
8 Facteur de recouvrement : Q2 x rayon d'outil donne la
passe latérale k.
8 Surépaisseur finition latérale Q3 (en
incrémental): Surépaisseur de finition dans plan
d'usinage.
8 Surép. finition en profondeur Q4 (en incrémental):
Surépaisseur de finition pour la profondeur.
8 Coordonnée surface pièce Q5 (en absolu):
Coordonnée absolue de la surface de la pièce
8 Distance d'approche Q6 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce
8 Hauteur de sécurité Q7 (en absolu): Hauteur en
valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle)
8 Rayon interne d'arrondi Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil
8 Sens de rotation? Sens horaire = -1 Q9: Sens de
l'usinage pour les poches
„ Sens horaire (Q9 = -1: Usinage en opposition pour
poche et îlot)
„ Sens anti-horaire (Q9 = +1: Usinage en avalant pour
poche et îlot)
Vous pouvez vérifier les paramètres d'usinage lors d'une interruption
du programme et, si nécessaire, les remplacer.
Exemple: Séquence CN
N57 G120 DONNÉES DU CONTOUR
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0.2 ;SURÉPAIS. LATÉRALE
Q4=+0.1 ;SURÉP. DE PROFONDEUR
Q5=+30 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+80 ;HAUTEUR DE SÉCURITÉ
Q8=0.5 ;RAYON D'ARRONDI
Q9=+1 ;SENS DE ROTATION
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Remarques avant que vous ne programmiez
Le cycle G120 est actif avec DEF, c’est-à-dire que G120 est
actif dès qu’il a été défini dans le programme d’usinage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle en question.
Les données d’usinage indiquées dans le cycle G120 sont
valables pour les cycles G121 à G124.
Si vous utilisez des cycles SL dans les programmes avec
paramètres Q, vous ne devez pas utiliser les paramètres
Q1 à Q19 comme paramètres de programme.
