450 8 Programmation: Cycles
8.9 Cy
cles de con
v
ersion de coor
données

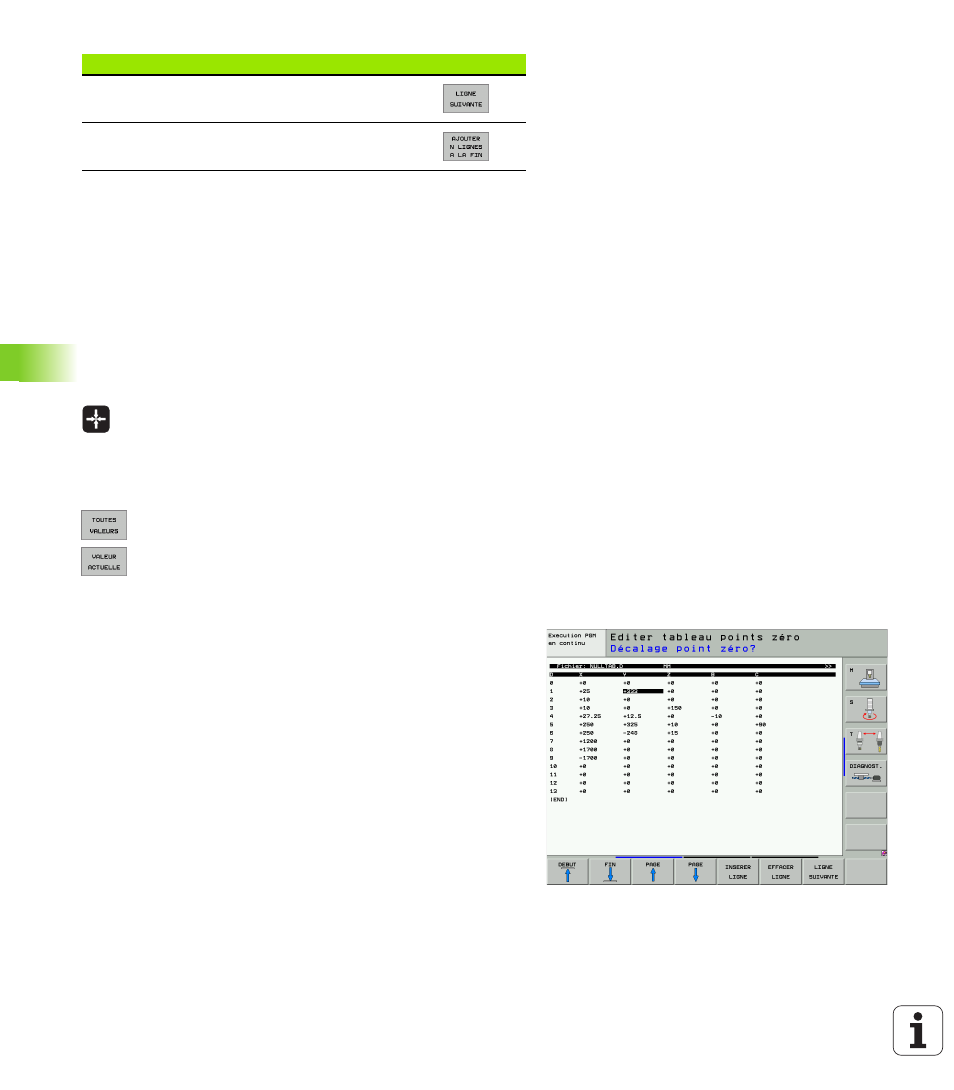

Editer un tableau de points zéro en mode Exécution de programme
Dans un mode Exécution de programme, vous pouvez sélectionner le
tableau de points zéro qui est activé. Pour cela, appuyez sur la Softkey
TABLEAU PTS ZERO. Vous disposez des mêmes fonctions d'édition
qu'en mode Mémorisation/Edition de programme
Transférer les valeurs effectives vers le tableau de points zéro
Avec la touche „Prise en compte de position effective“ (transfert du
point courant), vous pouvez transférer vers le tableau de points zéro la
position actuelle de l'outil ou les dernières positions palpées:
8 Positionner le champ d'introduction sur la ligne et dans la colonne à
l'intérieur desquelles vous voulez valider une position
8 Sélectionner la fonction Prise en compte de la position
effective: Dans une fenêtre, la TNC vous demande si
vous voulez prendre en compte la position actuelle de
l'outil ou les dernières valeurs de palpage
8 Sélectionner la fonction désirée avec les touches
fléchées et valider avec la touche ENT
8 Prendre en compte les valeurs sur tous les axes:
Appuyer sur la softkey TOUTES VALEURS ou
8 Prendre en compte la valeur de l'axe sur laquelle se
trouve le champ d'introduction: Appuyer sur la
softkey VALEUR ACTUELLE
Configurer le tableau de points zéro
Sur la 2ème et la 3ème barre de softkeys, vous pouvez définir pour
chaque tableau de points zéro les axes où vous désirez définir des
points zéro. Par défaut, tous les axes sont actifs. Pour déverrouiller un
axe, mettez la softkey d'axe concernée sur OFF. La TNC efface alors
la colonne correspondante dans le tableau de points zéro.
Si vous ne voulez pas définir de tableau de points zéro pour un axe
donné, appuyez dans ce cas sur la touche NO ENT. La TNC inscrit alors
un tiret dans la colonne correspondante.
Quitter le tableau de points zéro
Dans le gestionnaire de fichiers, afficher un autre type de fichier et
sélectionner le fichier désiré.
Affichages d'état
Dans l'affichage d'état supplémentaire, les données suivantes
provenant du tableau de points zéro sont affichées (cf. „Conversions
de coordonnées (onglet TRANS)” à la page 57):
„ Nom et chemin d'accès du tableau de points zéro actif
„ Numéro de point zéro actif
„ Commentaire de la colonne DOC du numéro de point zéro actif
Prendre en compte une ligne introduite et saut à la
ligne suivante
Ajouter nombre de lignes possibles (points zéro) en
fin de tableau
Fonction Softkey
