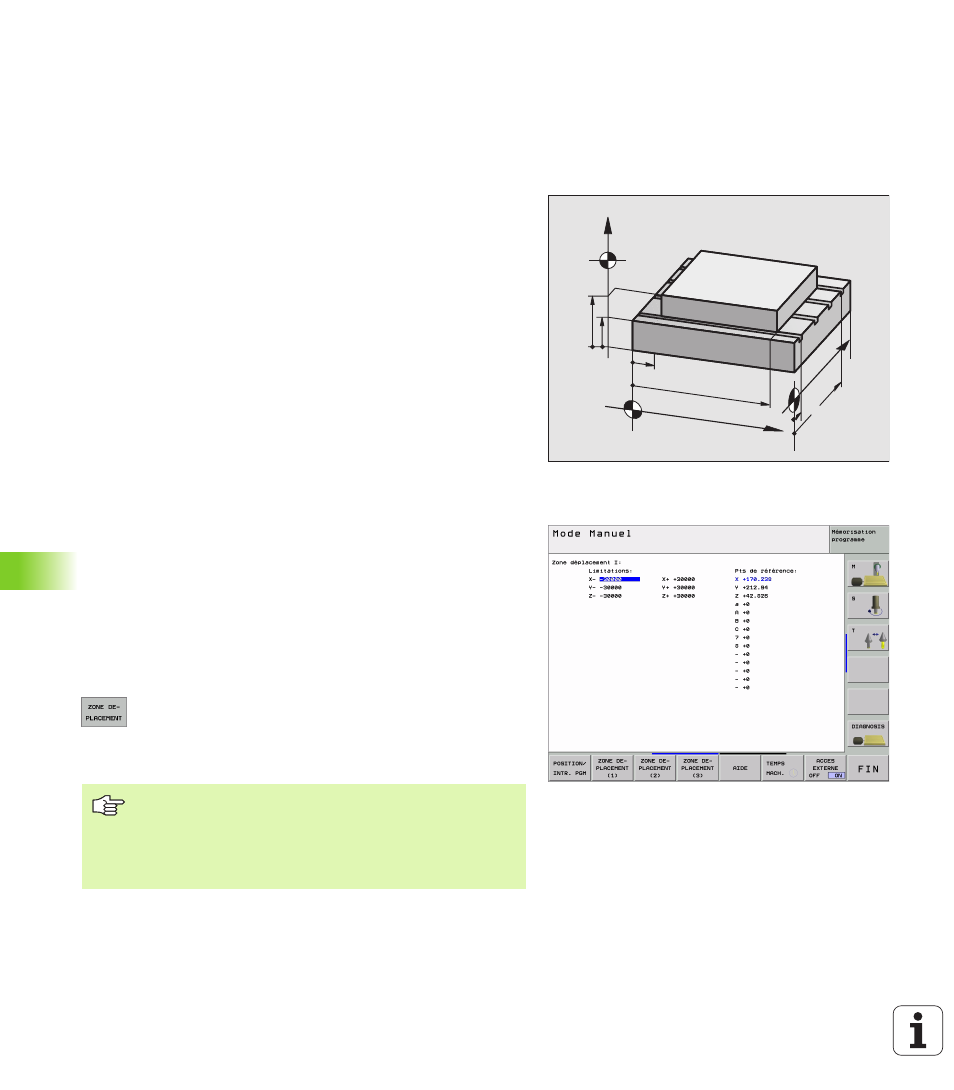

13.14 Introduire les limites de la
zone de déplacement,
affichage du point zéro
Utilisation
Dans la zone de déplacement max., vous pouvez limiter la course utile
pour les axes de coordonnées.
Exemple d'application: Protection d’un appareil diviseur contre tout
risque de collision
La zone de déplacement max. est limitée par des commutateurs de fin
de course de logiciel. La course utile est limitée avec la fonction MOD:
ZONE DEPLACEMENT: Pour cela, vous introduisez dans les sens
positif et négatif des axes les valeurs max. se référant au point zéro
machine. Si votre machine dispose de plusieurs zones de déplacement,
vous pouvez configurer la limitation de zone séparément pour chacune
d'entre elles (softkey ZONE DEPLACEMENT (1) à ZONE
DEPLACEMENT (3).
Usinage sans limitation de la zone de
déplacement
Lorsque le déplacement dans les axes de coordonnées doit
s’effectuer sans limitation de course, introduisez le déplacement max.
de la TNC (+/- 99999 mm) comme ZONE DEPLACEMENT.
Calculer et introduire la zone de déplacement max.
8 Sélectionner l'affichage de position REF
8 Aborder les limites positive et négative souhaitées sur les axes X, Y
et Z
8 Noter les valeurs avec leur signe
8 Sélectionner les fonctions MOD: Appuyer sur la touche MOD
8 Introduire les limites de déplacement: Appuyer sur la
softkey ZONE DEPLACEMENT. Introduire comme
limitation les valeurs notées pour les axes
8 Quitter la fonction MOD: Appuyer sur la softkey FIN
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
Les corrections du rayon d’outil actives ne sont pas prises
en compte lors des limitations de la zone de déplacement.
Les limitations de la zone de déplacement et
commutateurs de fin de course de logiciel ne seront pris
en compte qu’après avoir franchi les points de référence.
