208 6 Programmation: Programmer les contours
6.5 Cont
our
nag
e
s – Coor
données polair
es
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l’usinage, sens de rotation
et correction de rayon pour certaines formes de trajectoires.
Programmer une trajectoire hélicoïdale
8 Angle polaire : Introduire l'angle total parcouru par
l'outil sur la trajectoire hélicoïdale. Après avoir
introduit l'angle, sélectionnez l'axe d'outil à l'aide
d'une touche de sélection d'axe.
8 Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
8 Sens de rotation DR
Trajectoire hélicoïdale sens horaire: DR–
Trajectoire hélicoïdale sens anti-horaire: DR+

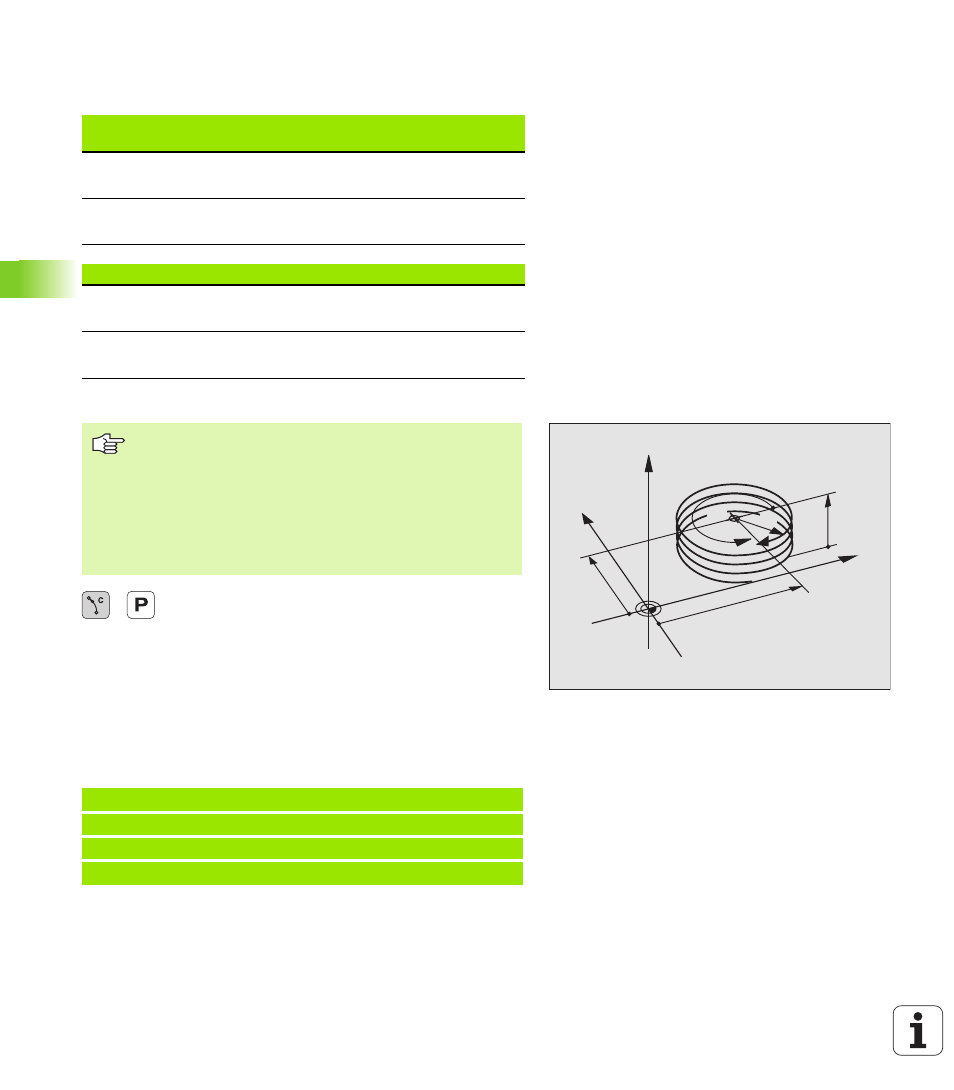

Exemples de séquences CN: Filetage M6 x 1 mm avec 5 rotations
Filet interne
Sens
d'usinage Sens de
rotation Correction
rayon
vers la droite
vers la gauche Z+
Z+ DR+
DR– RL
RR
vers la droite
vers la gauche Z–
Z– DR–
DR+ RR
RL
Filet externe
vers la droite
vers la gauche Z+
Z+ DR+
DR– RR
RL
vers la droite
vers la gauche Z–
Z– DR–
DR+ RL
RR
Introduisez le sens de rotation DR et l’angle total
incrémental IPA avec le même signe. Sinon, l’outil
pourrait effectuer une trajectoire erronée.
Pour l'angle total IPA, on peut introduire une valeur de –
5400° à +5400°. Si le filet comporte plus de 15 rotations,
programmez la trajectoire hélicoïdale dans une répétition
de partie de programme (cf. „Répétitions de parties de
programme”, page 490)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
